WIĄZKI PRZEWODóW
Lusterka zewnętrzne
88
98905R

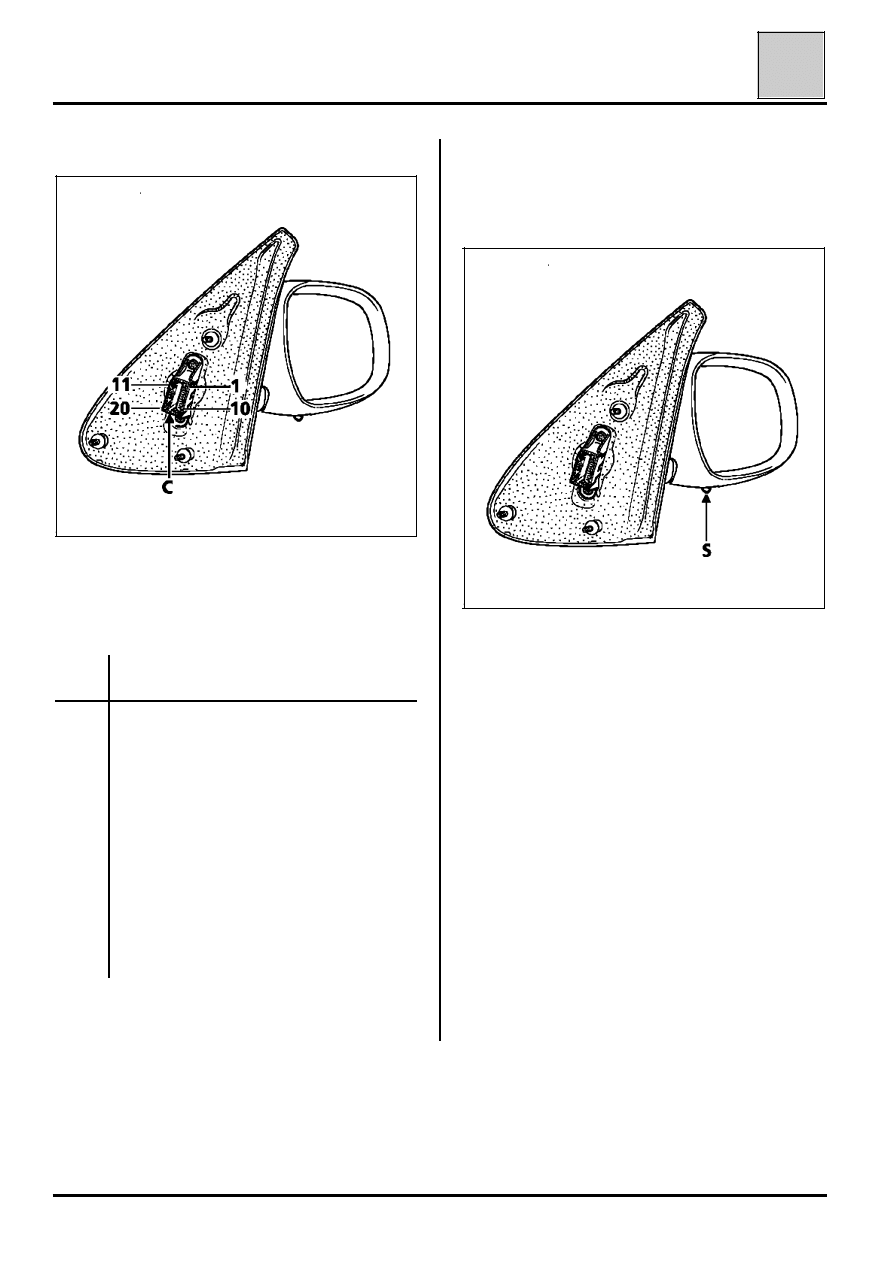

PODŁĄCZENIE DO WIĄZKI PRZEWODóW
NIEBIESKI MODUŁ ZŁĄCZA C (strona pasażera)
lub
BIAŁY MODUŁ ZŁĄCZA C (strona kierowcy
)
ście-
żka
Przeznaczenie
1
Masa lusterka
2
Nie używana
3
Masa sondy temperatury zewnętrznej
(tylko po stronie pasażera)
4
Informacja sondy temperatury
zewnętrznej (tylko po stronie pasażera)
5
Nie używana
6
Ustawianie lusterka góra/dół
7
Ustawianie lusterka w prawo/w lewo
8
Wspólna dla silniczków lusterka
9
Nie używana
10
+ APC ogrzewania lusterka
ŻóŁTY MODUŁ ZŁĄCZA C (nie używany)
SONDA TEMPERATURY ZEWNĘTRZNEJ
Sonda (S) jest umieszczona w lusterku po stronie
pasażera.
98905R1
88-5
WIĄZKI PRZEWODóW
Lusterka zewnętrzne
88
98886S1

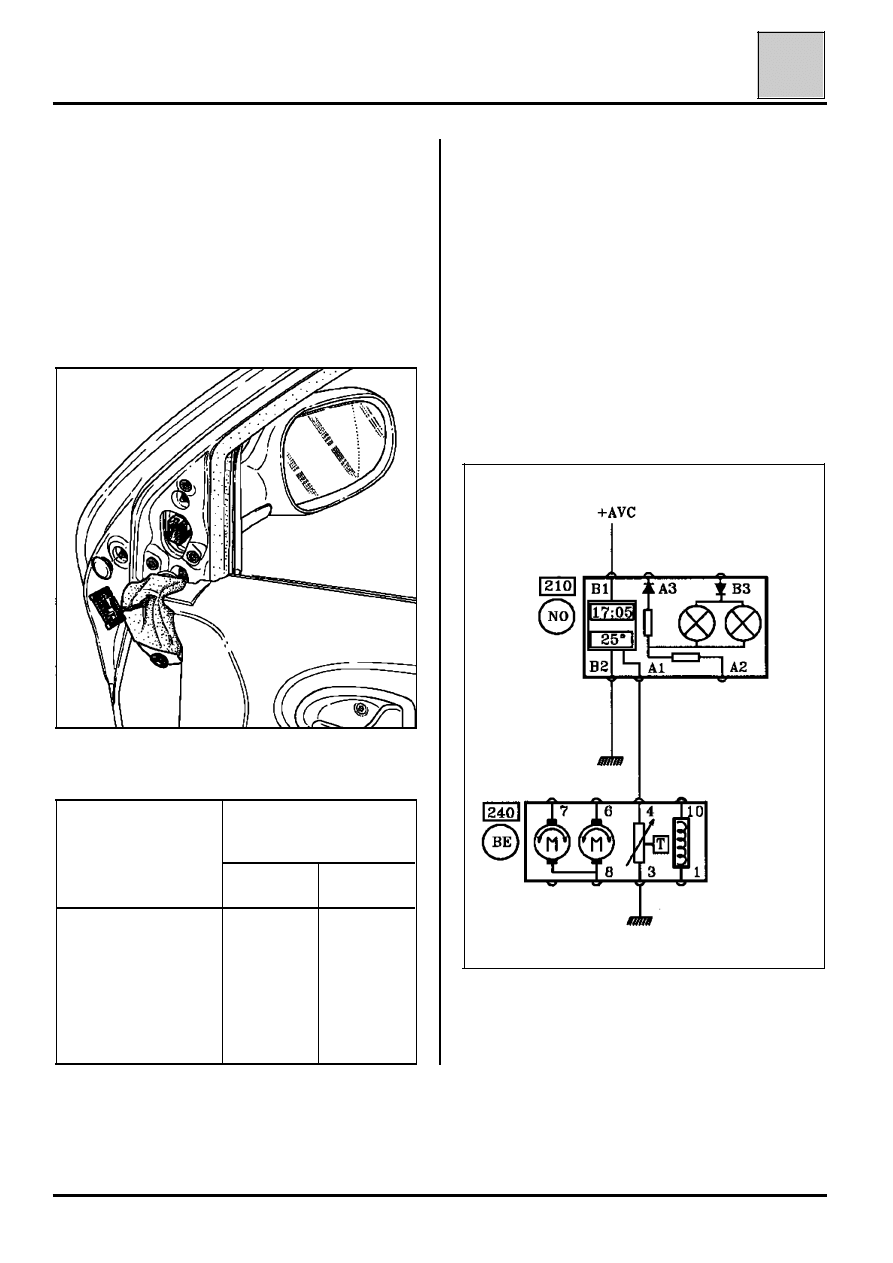

NIEPRAWIDŁOWE DZIAŁANIE
• Na ekranie pojawia się temperatura zewnę-
trzna - 40
°
C : sonda jest odłączona lub jej
przewody są przerwane.
• Na ekranie pojawia się temperatura zewnę-
trzna + 80
°
C : nastąpiło zwarcie sondy lub jej
przewodów.
• Wskazania temperatury zewnętrznej pojawia-
jące się na ekranie są błędne : wymienić
sondę.
Sondę sprawdza się omomierzem między ścieżka-
mi 3 i 4 złącza (C) w lusterku.
Aby uzyskać dostęp do złącza (C) w lusterku :
-
ostrożnie zdjąć osłonę po stronie kabiny,
-
zdjąć gąbkę osłaniającą złącze.
Prawidłowe wartości są następujące :
Przybliżona
temperatura
zewnętrzna (w
°
C)
Oporność elektryczna
sondy (w omach)
Minimum
Maximum
od 0 do 5
od 6 do 10
od 11 do 15
od 16 do 20
od 21 do 25
od 26 do 30
od 31 do 35
od 36 do 40
5400
4400
3700
3000
2500
2100
1700
1450
6200
5400
4400
3700
3000
2500
2100
1700
PRD98859
SCHEMAT
+ AVC + przed włączeniem zapłonu
210
Zegar
240
Lusterko pasażera
88-6
WIĄZKI PRZEWODóW
Lusterka zewnętrzne
88
98887S

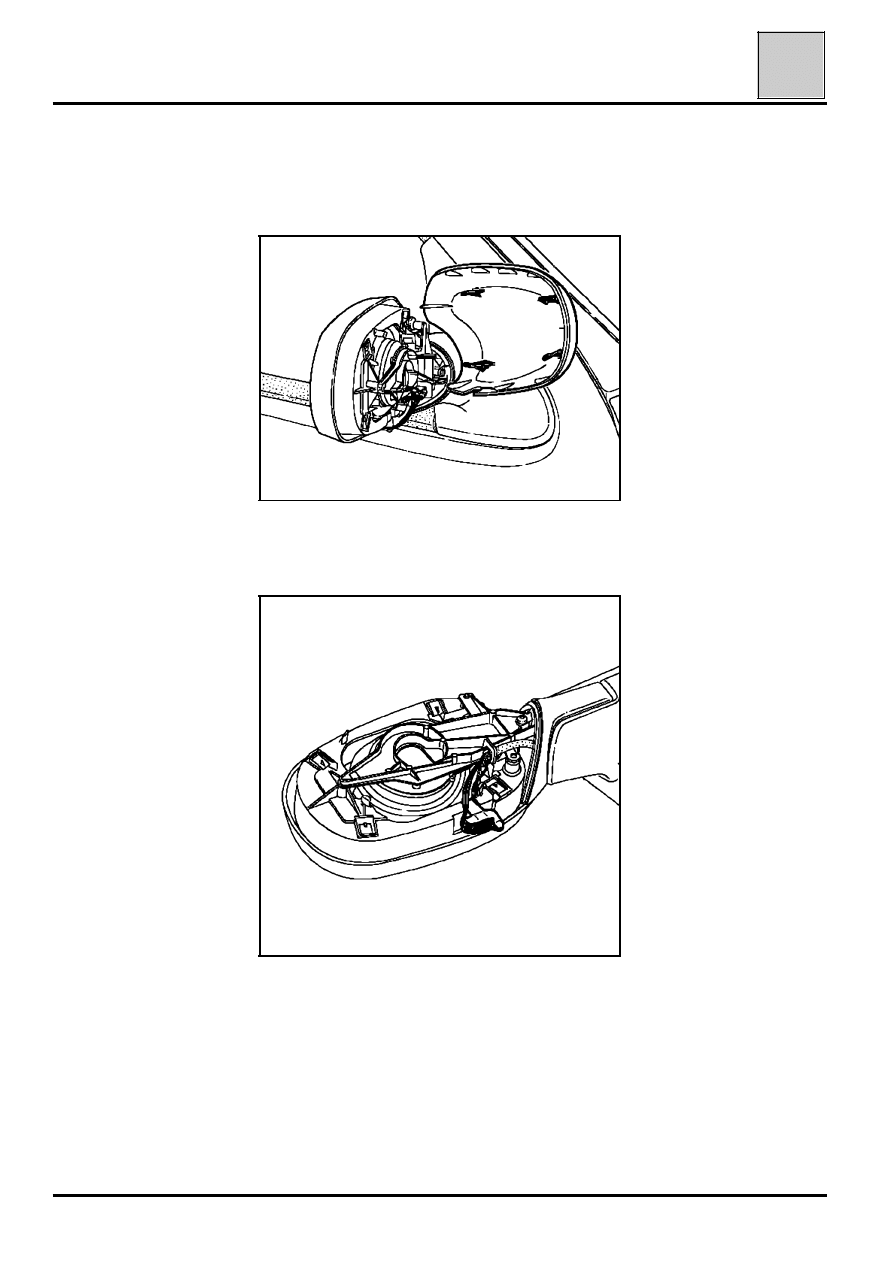

Odciąć przewody zasilające sondę po ich oznacze-
niu.
Wymienić sondę i podłączyć przewody przy uża-
ciu termokurczliwych koszulek (nota techniczna
8039 opisuje ich zastosowanie).
WYMIANA SONDY
Zdjąć obudowę lusterka.
98888S
Wyjąć sondę z gniazda.
88-7
