Ciurkot LP01 MRS 6

background image

Politechnika Rzeszowska

Rok akademicki 2012/2013

Wydzia

ł Budownictwa i Inżynierii Środowiska

Katedra Mechaniki Konstrukcji










METODY OBLICZENIOWE

Projekt nr 1

METODA RÓŻNIC SKOŃCZONYCH





















Konsultowa

ł:

Wykona

ł:

mgr in

ż. Dominika Ziaja

Damian Ciurkot

III BZ, LP-1

background image

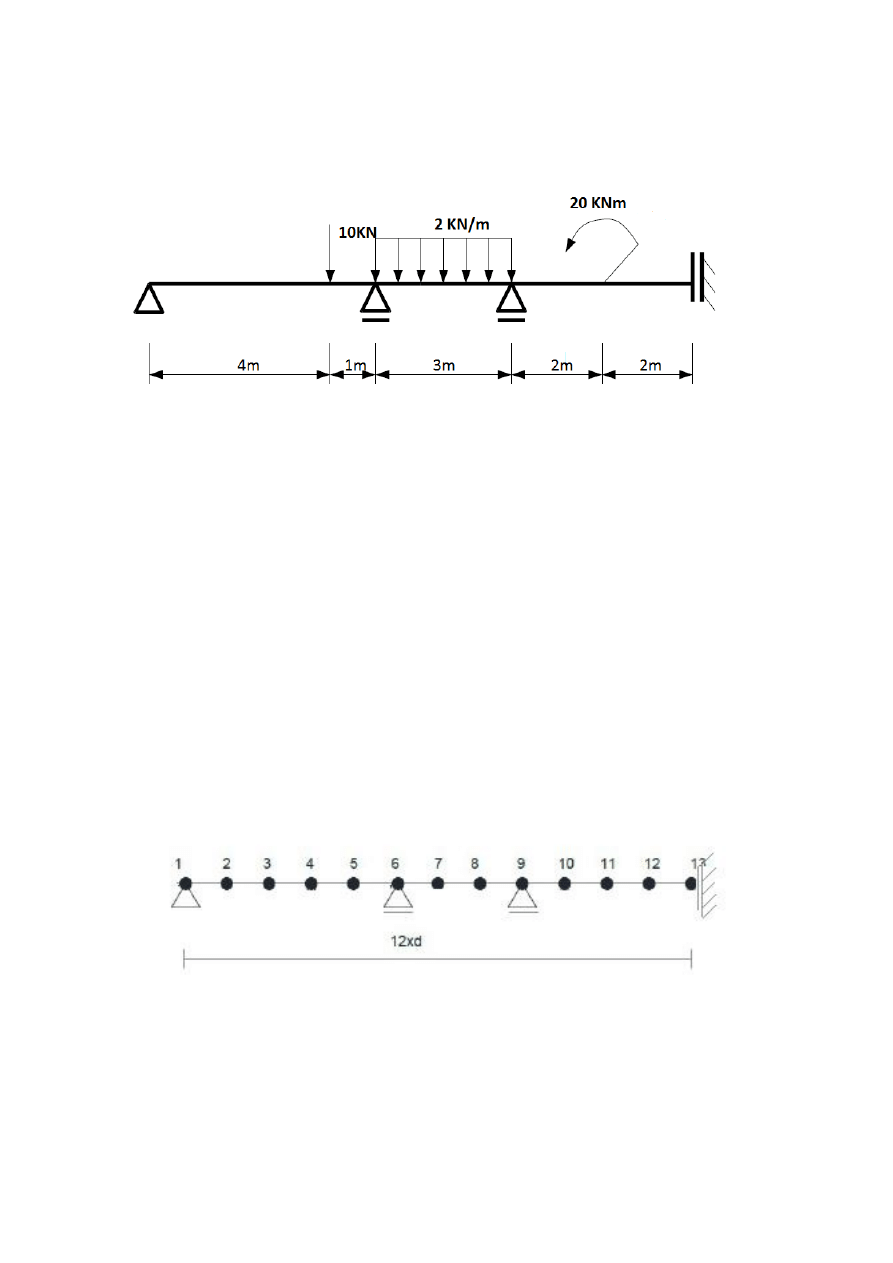

1. Schemat statyczny:

Dane:
q =2/m
P=10kN
M=20kNm
E=30*10^9N/m^2

2. Dyskretyzacja uk

ładu:

q=[0;0;0;0;-10000;-2000;-2000;-2000;-2000;-10000;0;10000;0];

d = 1 m

background image

3. Warunki brzegowe:

Dla podpory z lewej strony

Dla dwóch ostatnich równań:

wiersz 1 0;4;0
wiersz 2 0;-1;0

w

1

= 0

w

6

= 0

w

9

= 0,


Dla utwierdzenia przesuwnego z prawej strony:


Dla dwóch ostatnich równań:

wiersz 1 0;1;0
wiersz 2 1;-4;0

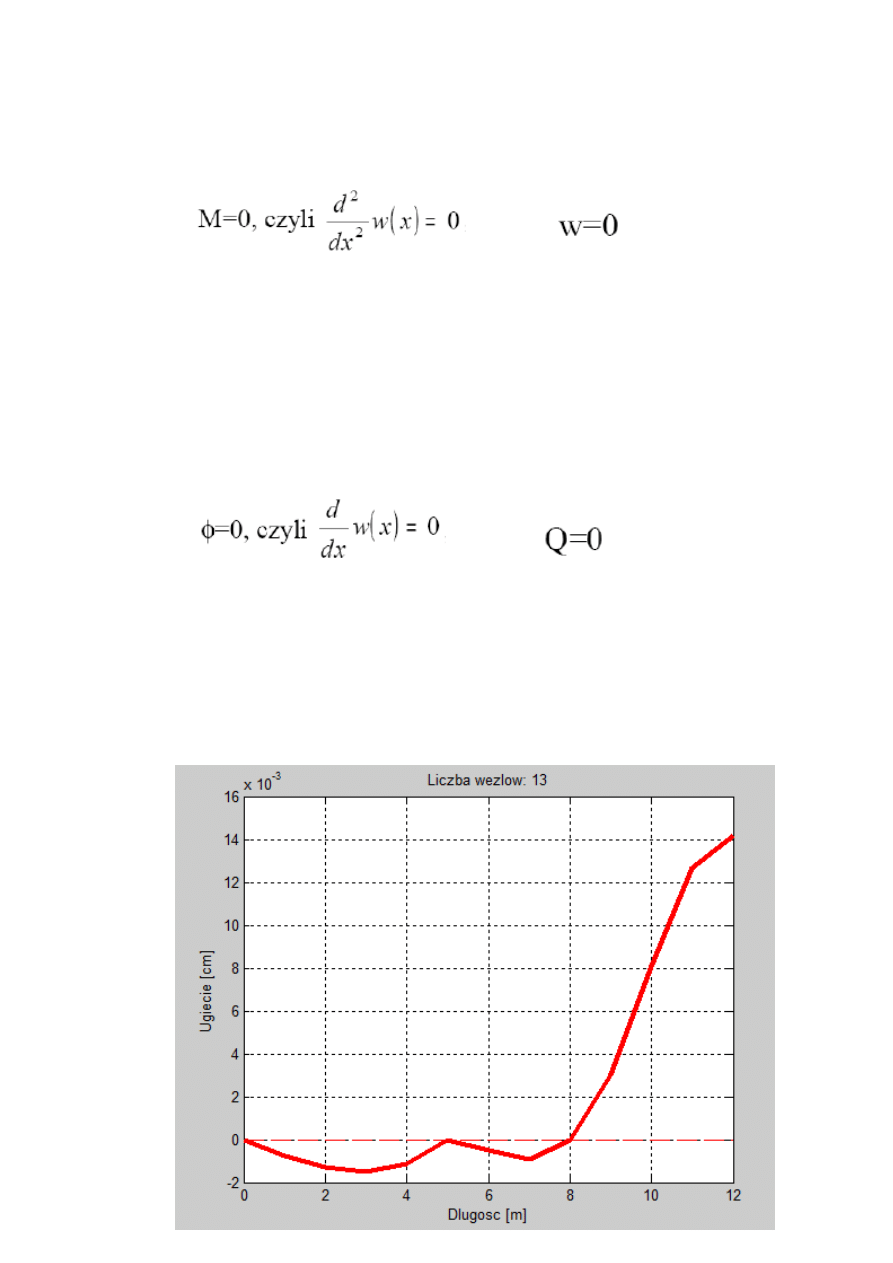

4. Wykresy:

Wykres linii ugi

ęcia belki
