POŁĄCZENIA

RUROWE

NIEROZŁĄCZNE

ROZŁĄCZNE

RUROWE

Ą

SPRĘŻYSTE

spójnoś-

kształtowe

spójnoś-

ciowe

i

cierne

cierno-

kształtowe

kształtowe

kształtowo

-cierne

-cierne

Sposoby zgrzewania

Zgrzewanie

Źródło

ciepła

Ogniskowe

Gazowe

Mechaniczne

Elektryczne

ciepła

W k

t

Ogniskowe

Gazowe

Mechaniczne

Elektryczne

Wykorzystane

zjawisko

tarciowe

zgniotowe

oporu

elektrycznego

łuku

wirującego

ultradźwiękowe

dyfuzyjne

Kształt

elektrycznego

wirującego

ultradźwiękowe

punktowe

garbowe

liniowe

doczołowe

zgrzeiny

punktowe

garbowe

liniowe

doczołowe

zwarciowe

iskrowe

z nadtopieniem pola styku

bez nadtopienia pola styku

z

Zgrzewanie ogniskowe

P

kł d ż d i

i

i

Przykład : żerdzie wiertnicze

Przed zgrzaniem:

Po zgrzaniu:

Zgrzewanie ogniskowe

P

kł d ż d i

i

i

Przykład : żerdzie wiertnicze

Przed zgrzaniem:

Po zgrzaniu:

Zgrzewanie gazowe

Przykłady: rura i butla gazowa

Zgr ewanie mechanic ne tarciowe

Zgrzewanie mechaniczne tarciowe

Przykład: śruba kotwowa

Zgrzewanie ultradźwiękowe

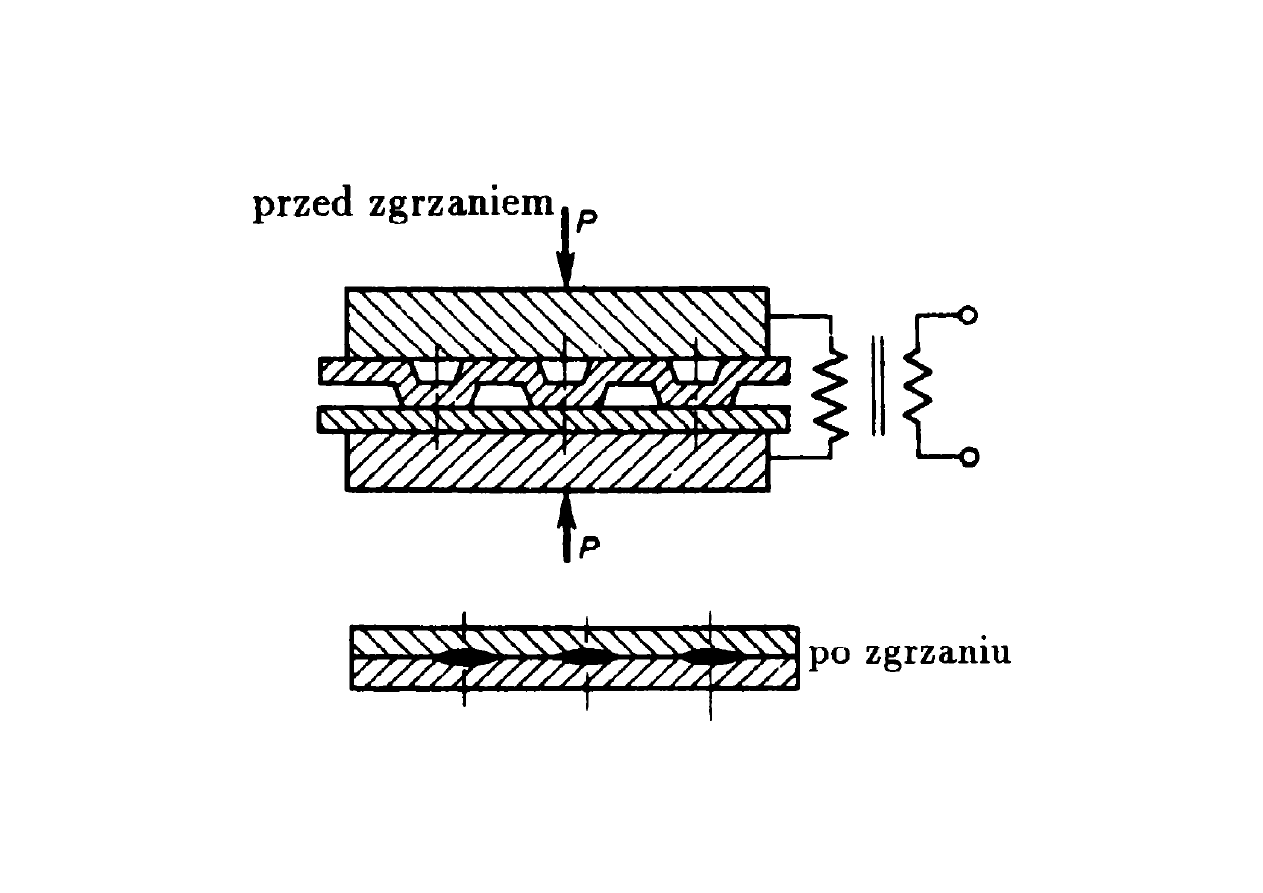

Zgrzewanie oporowe garbowe

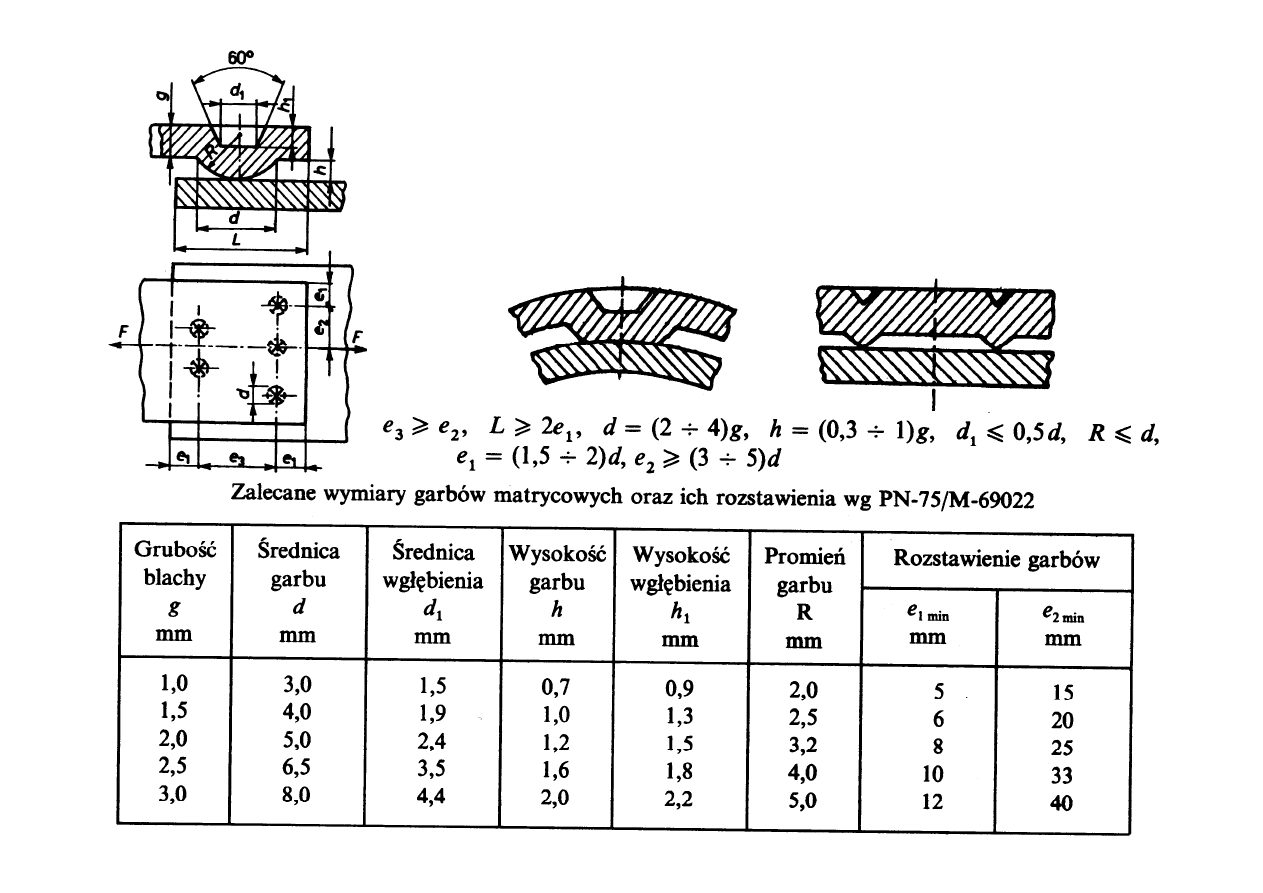

Kształt i rozstaw garbów

G b

Garb

kulisty

Garb podłużny

Garb

pierścieniowy

Ga b podłuż y

Zgrzewanie oporowe doczołowe

Zgrzewanie doczołowe,

kształtowanie elementów

Zgrzewanie oporowe liniowe

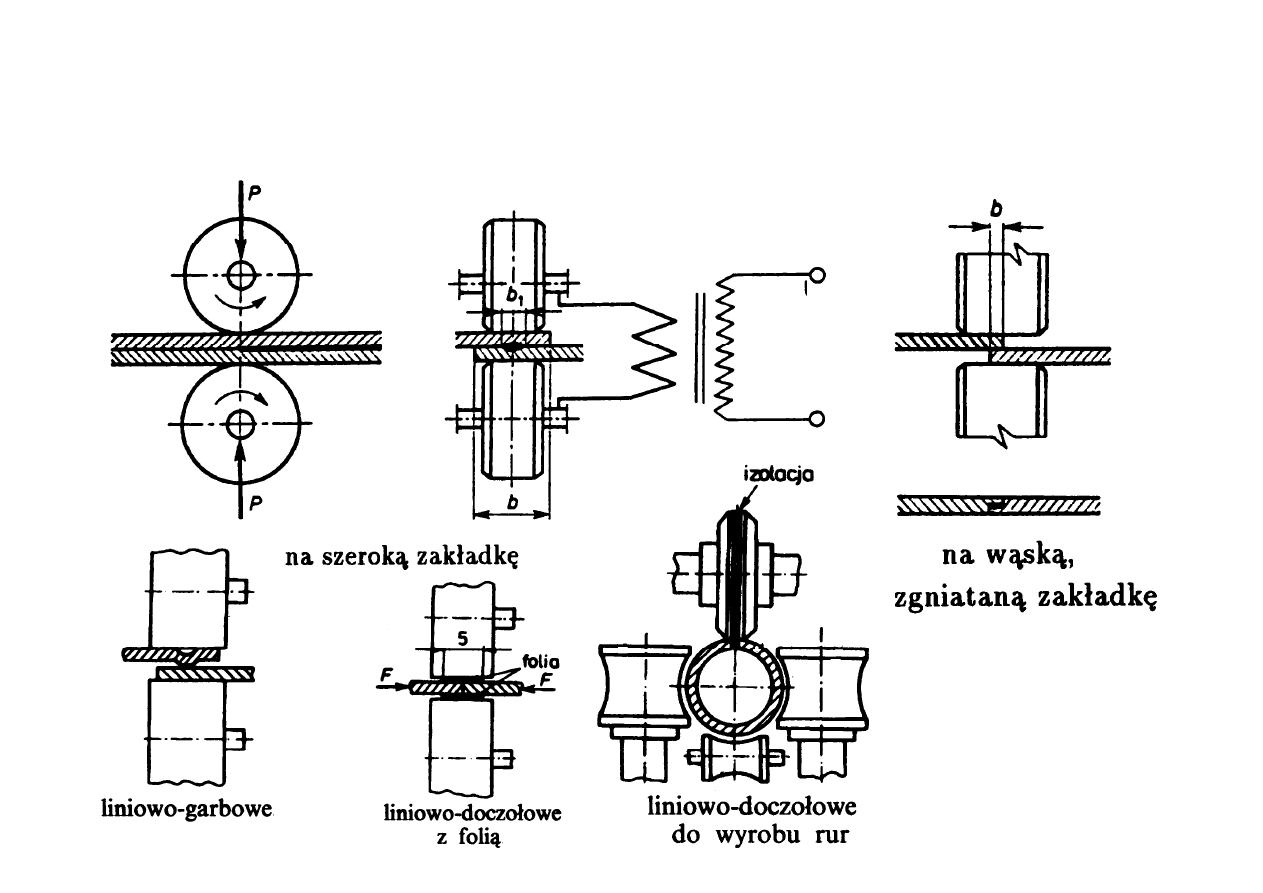

Zgrzewanie liniowe,

kształt elektrod

Zgrzeina liniowa

i ł

kł dk

i złącze zakładkowe

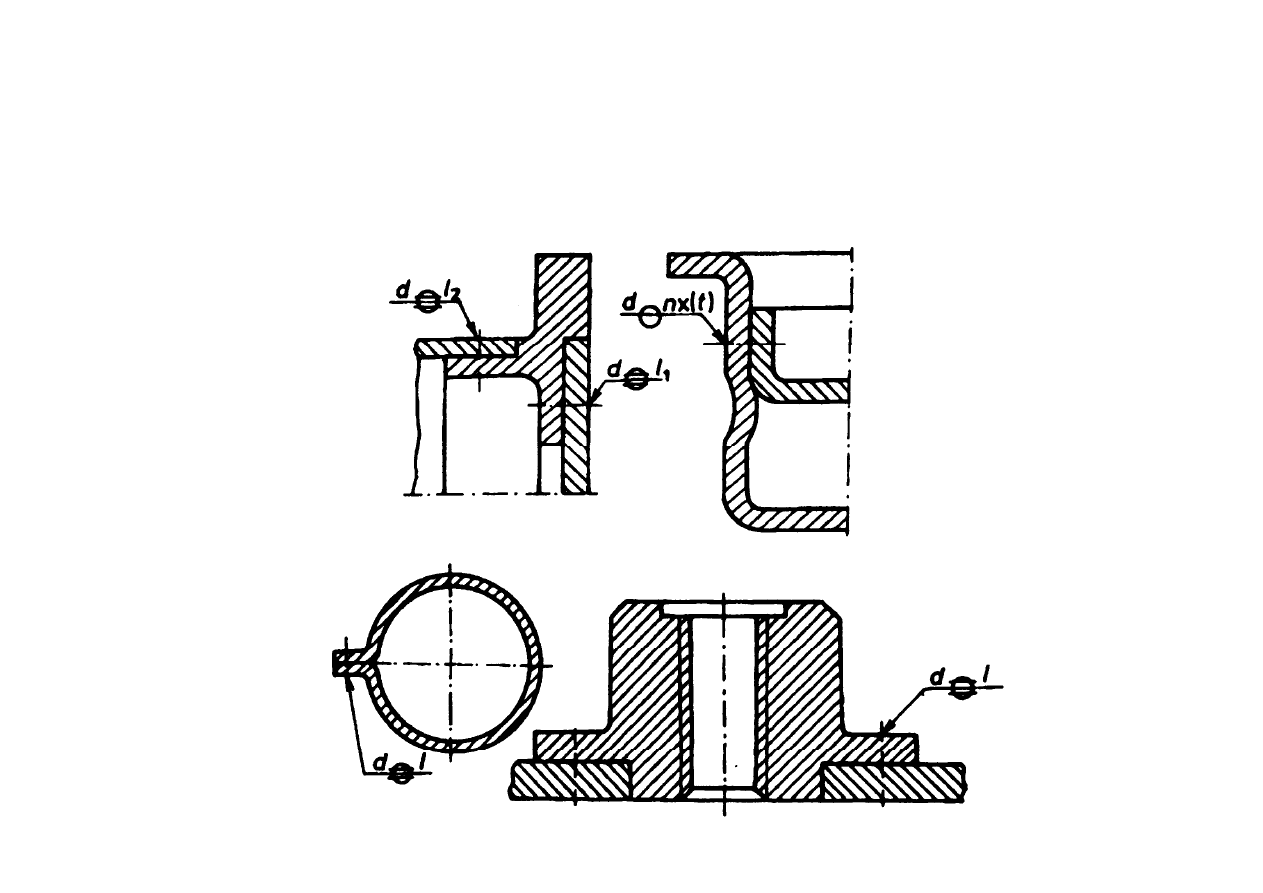

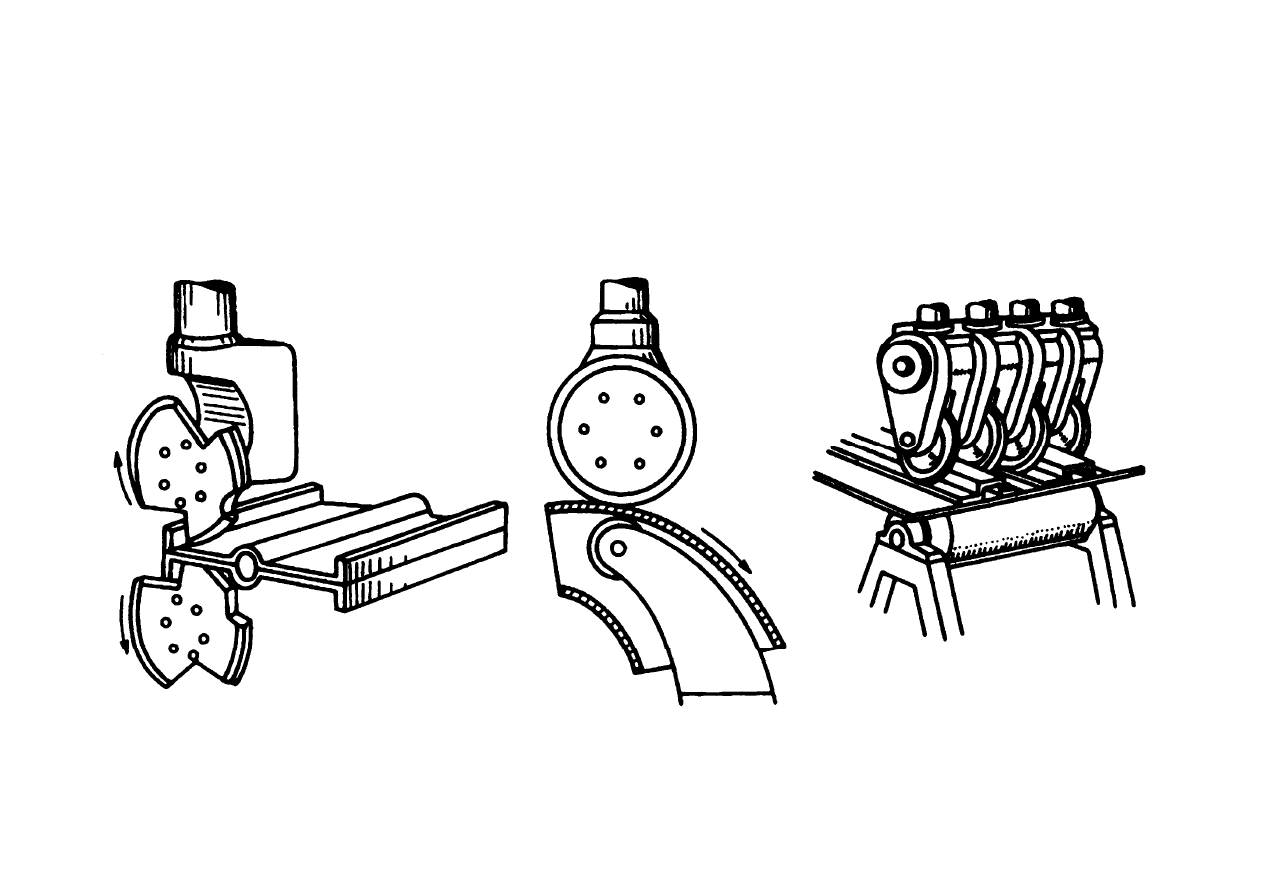

Zgrzewanie liniowe,

kształtowanie elementów

Zgrzewanie oporowe punktowe

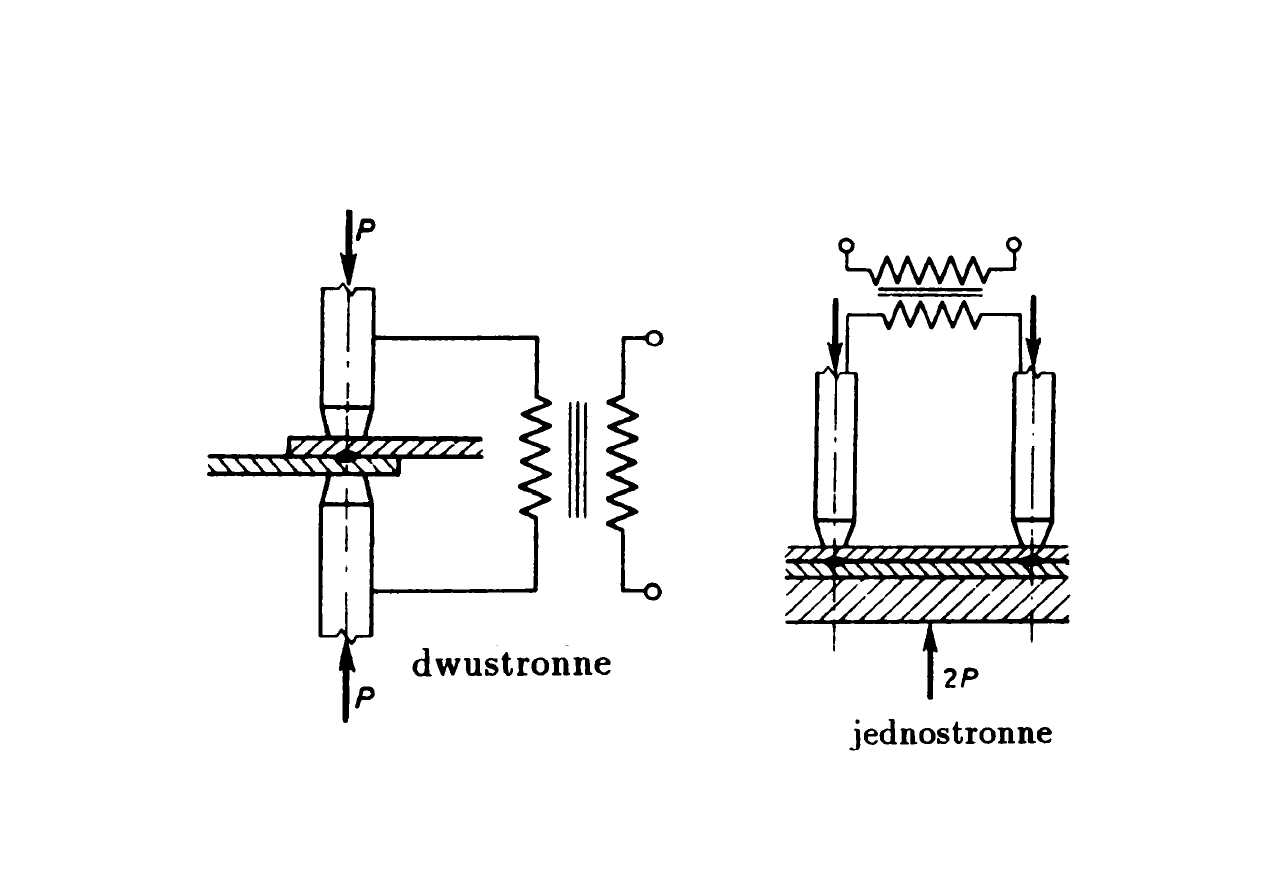

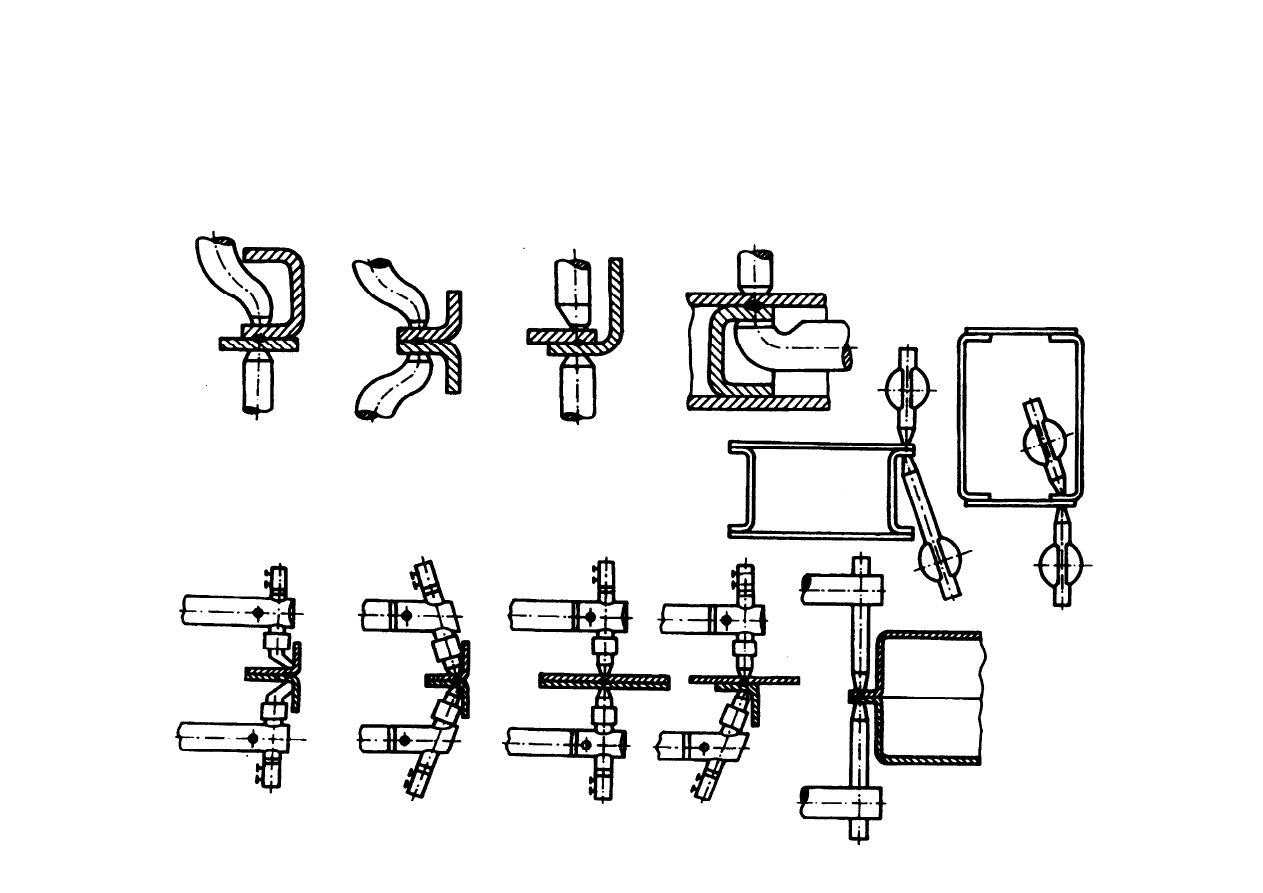

Zgrzewanie punktowe,

kształt elektrod

Zgrzewanie oporowe punktowe

d = (0.8

1.1)d

e

t (3 6)d

t = (3

6)d

e

 d

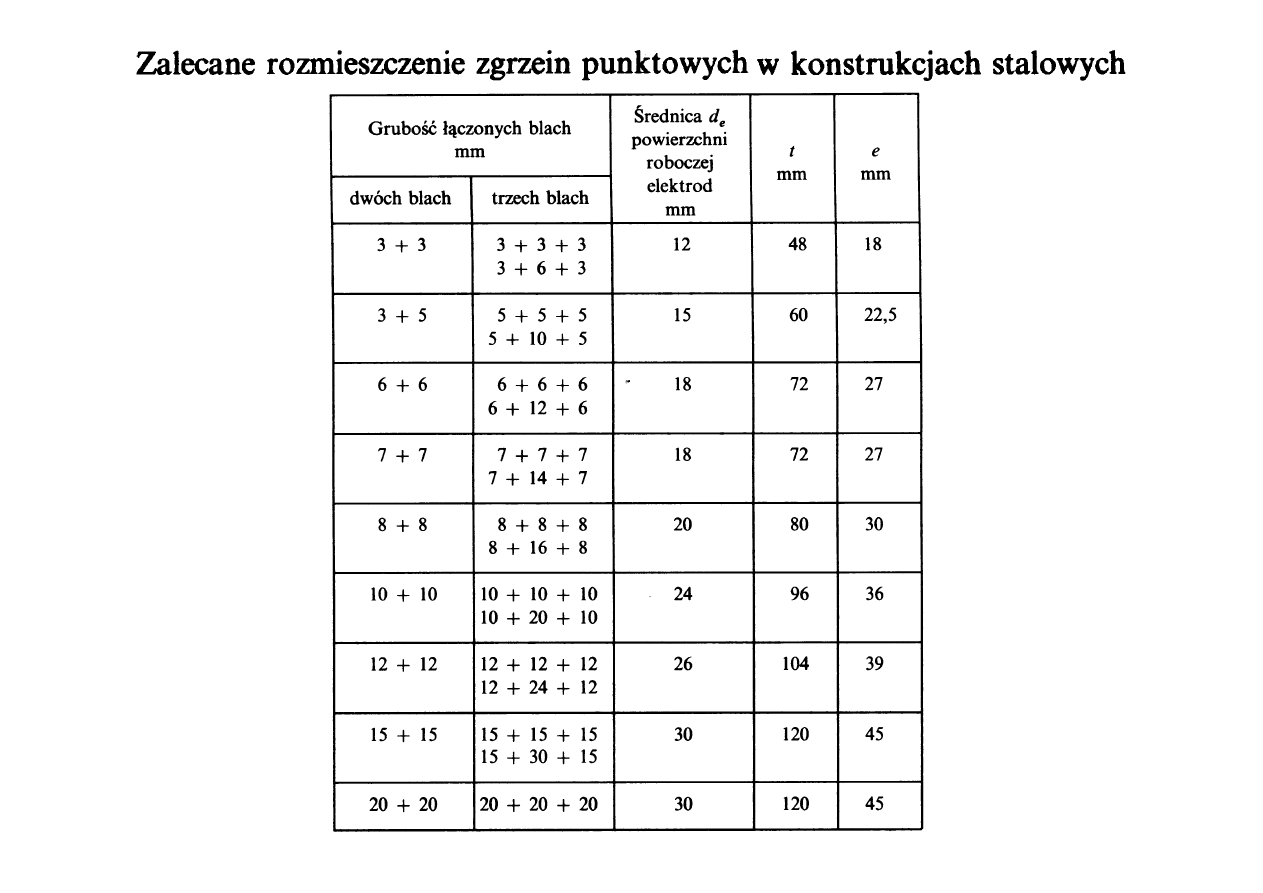

Zgrzewanie oporowe punktowe

d = (0.8

1.1)d

e

t (3 6)d

t = (3

6)d

e

 d

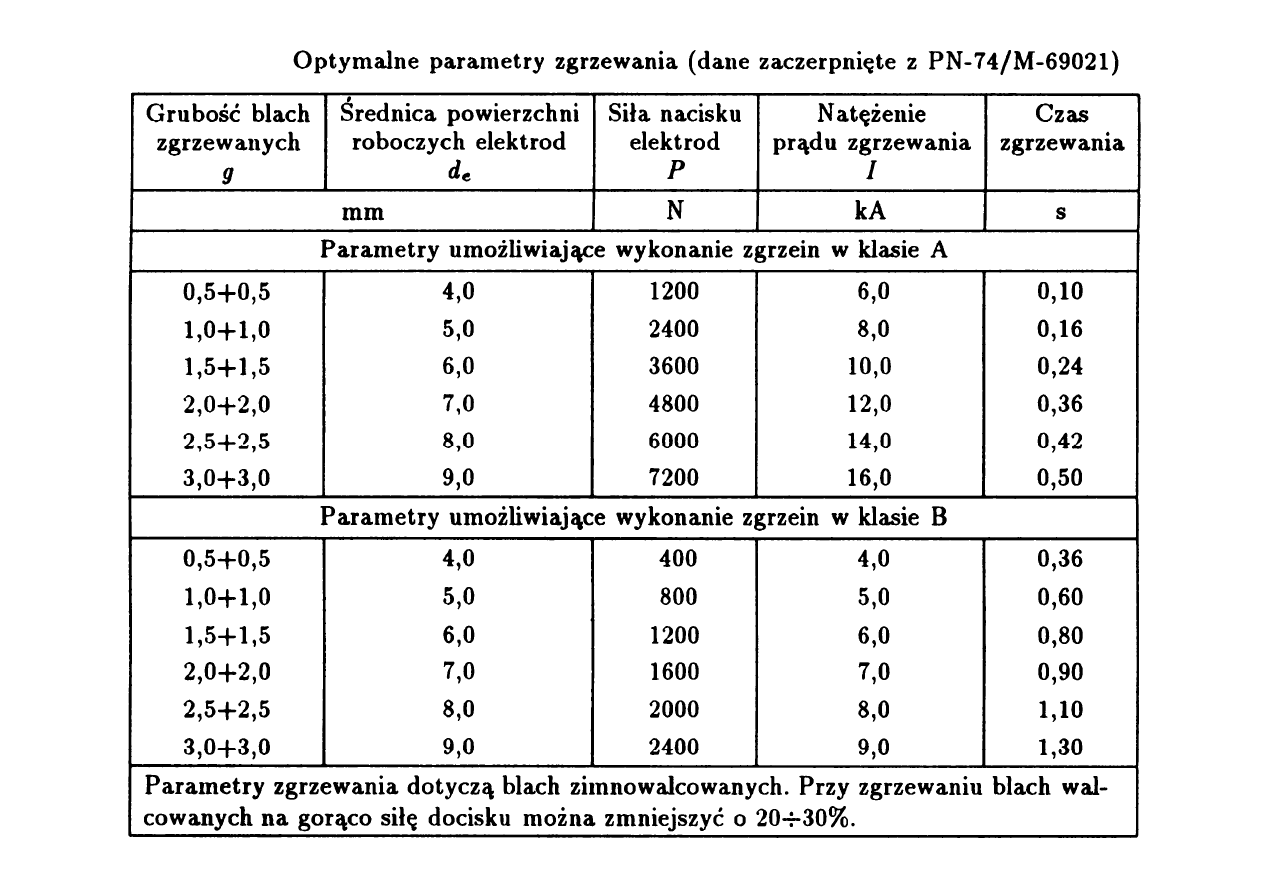

Stal niskowęglowa

1

5 g

d



l

k

Stal wysokostopowa

1

4 g

d



Aluminium

1

10 g

d



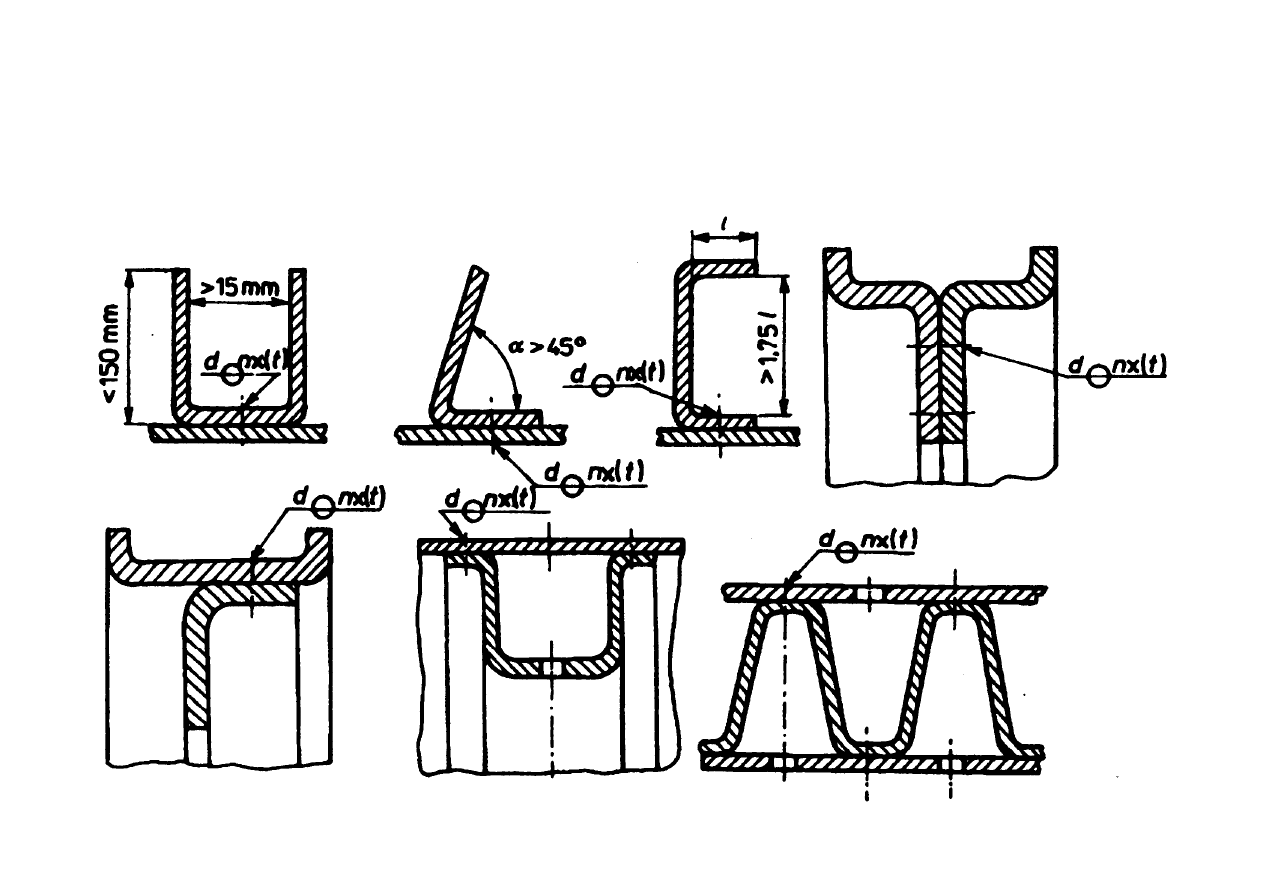

Zgrzewanie oporowe punktowe

Zgrzewanie punktowe,

kształtowanie elementów

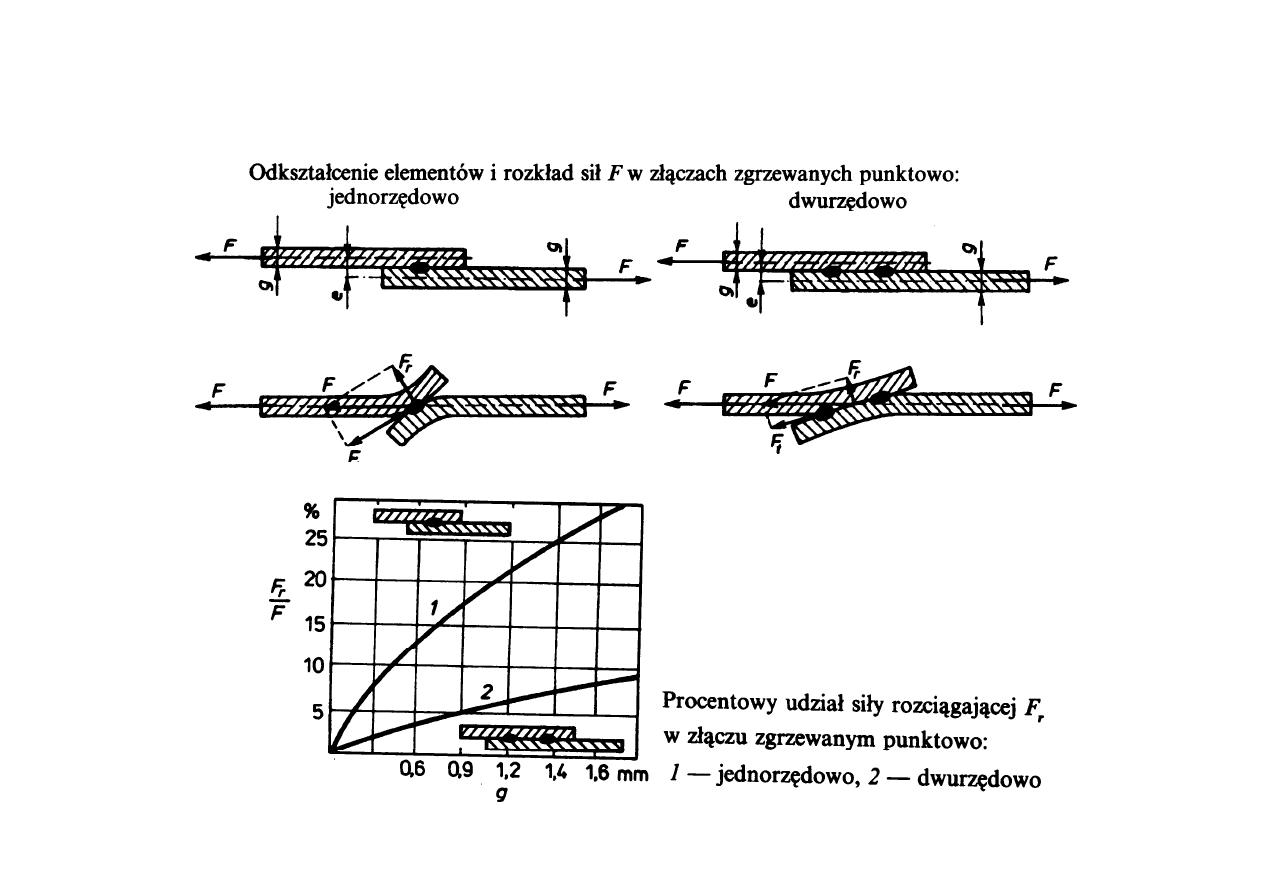

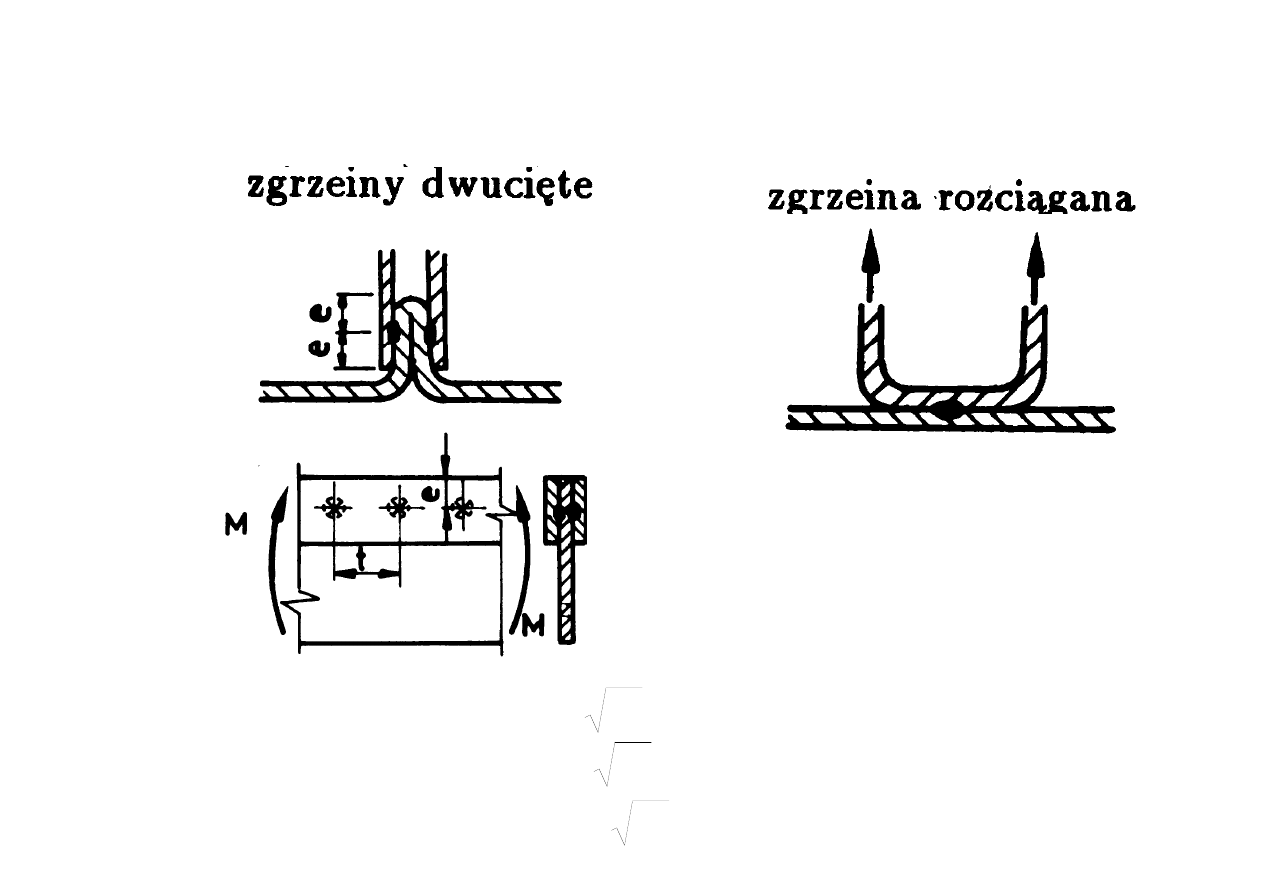

Obciążenie złącza

Podstawy obliczeń wytrzymałościowych

(

d

ń d

l

h)

(metoda naprężeń dopuszczalnych)

'

k

z

k





'

z (z

p

, z

c

) – współczynnik osłabienia zgrzeiny;

k dla (słabszego) materiału rodzimego (k k k k )

k – dla (słabszego) materiału rodzimego (k

r

, k

s

, k

g

, k

t

).

5

2

2

2

;







m

x

R

k

5

.

2

2

.

2

;







m

m

r

x

x

k

Stale niskowęglowe i niskostopowe:

S e s owęg owe

s os opowe:

k

r



k

c

, k

g



1.1 k

r

, k

t



0.6 k

r

.

g

A

g

d













25

.

6

5

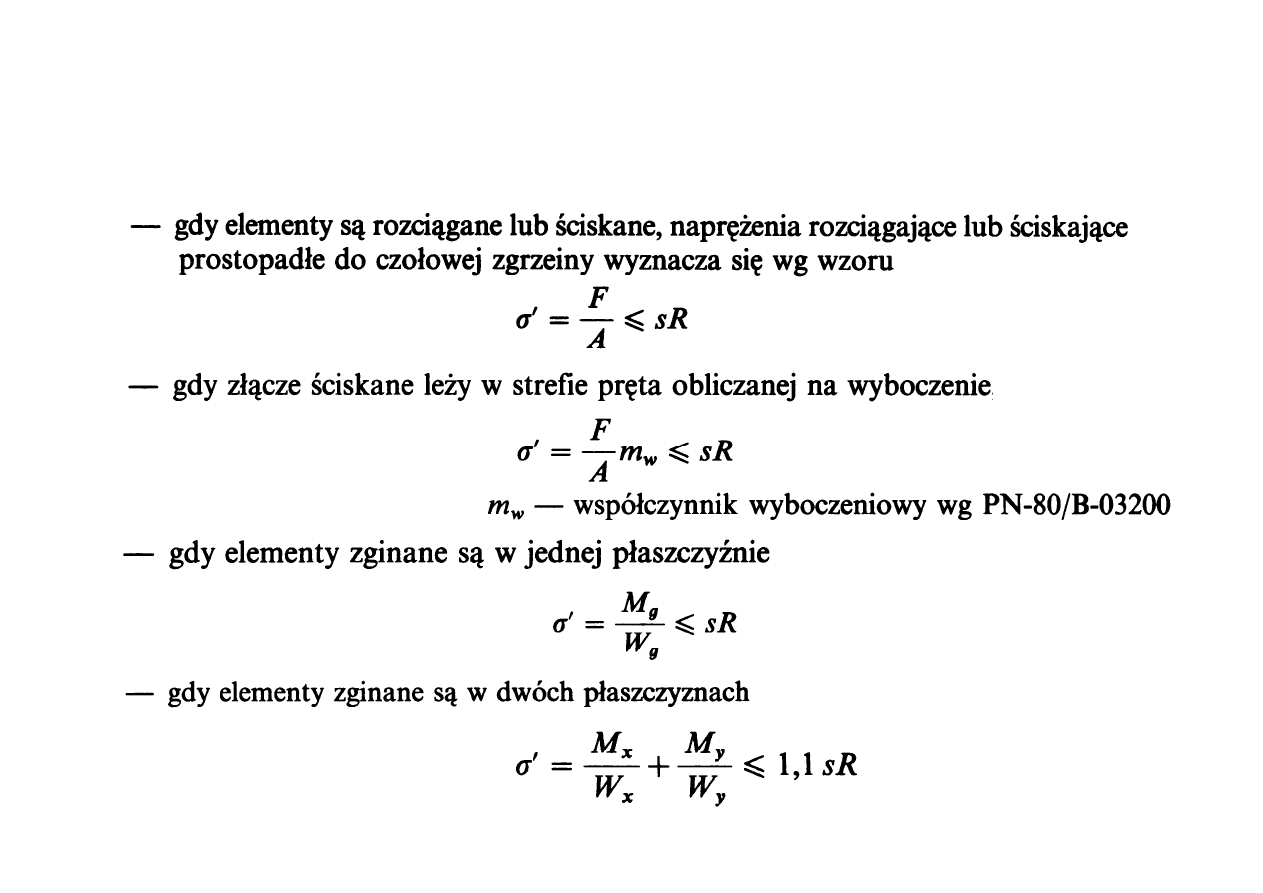

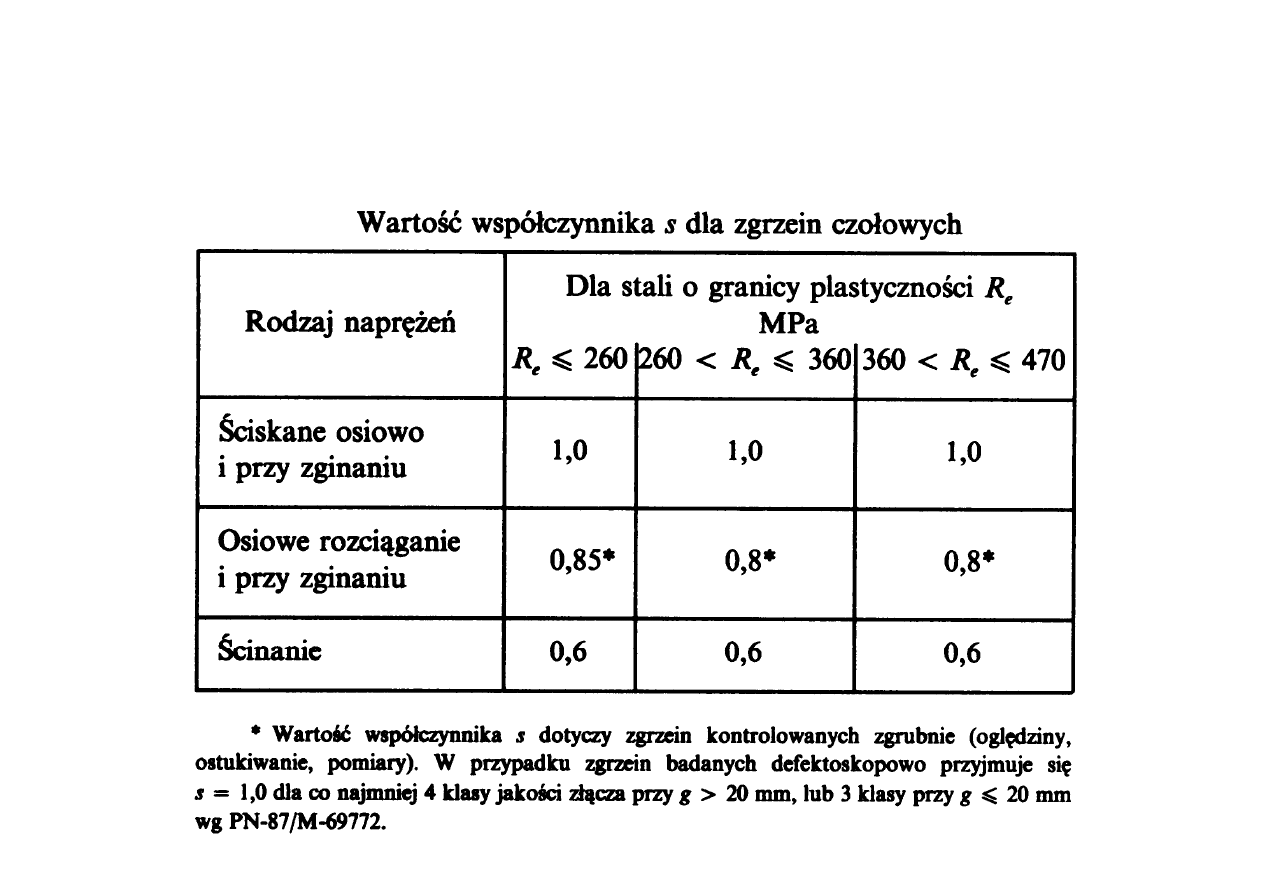

Podstawy obliczeń wytrzymałościowych

(

d

ó

i

h)

(metoda stanów granicznych)

Podstawy obliczeń wytrzymałościowych

(

d

ó

i

h)

(metoda stanów granicznych)

Podstawy obliczeń wytrzymałościowych

(

d

ó

i

h)

(metoda stanów granicznych)

Podstawy obliczeń wytrzymałościowych

(

d

ó

i

h)

(metoda stanów granicznych)
