C5 (X7) C5FG010UP0 0 19 09 2007 Demontaż Montaż Pokrywa schowka

background image

DEMONTAŻ - MONTAŻ : POKRYWA SCHOWKA

OBOWIAZKOWE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Przyrządy

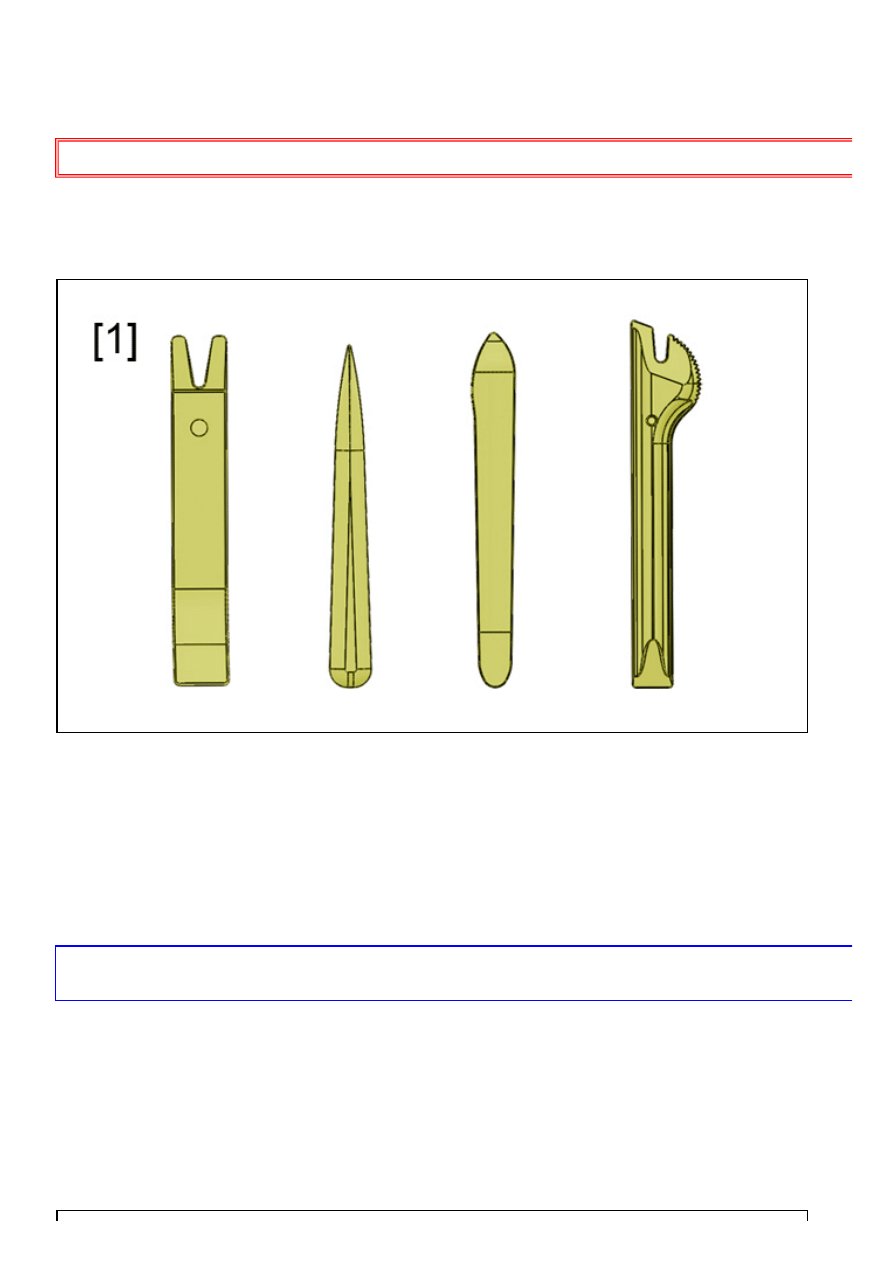

Rysunek : E5AP30WD

[1]Narzędzia do rozbrajania (-).1350-ZZ.

2. Demontaż

UWAGA : Operację wykonuje się tak samo dla samochodu z kierownicą z lewej i prawej strony.

Przesunąć maksymalnie do tyłu fotel przedni .
Wyłączyć zapłon.

UWAGA : Po wyłączeniu zapłonu: zaczekać 3 min. przed odłączeniem akumulatora aby zapewnić możliwość
zapamiętania parametrów poszczególnych kalkulatorów.

Odłączyć akumulator .

background image

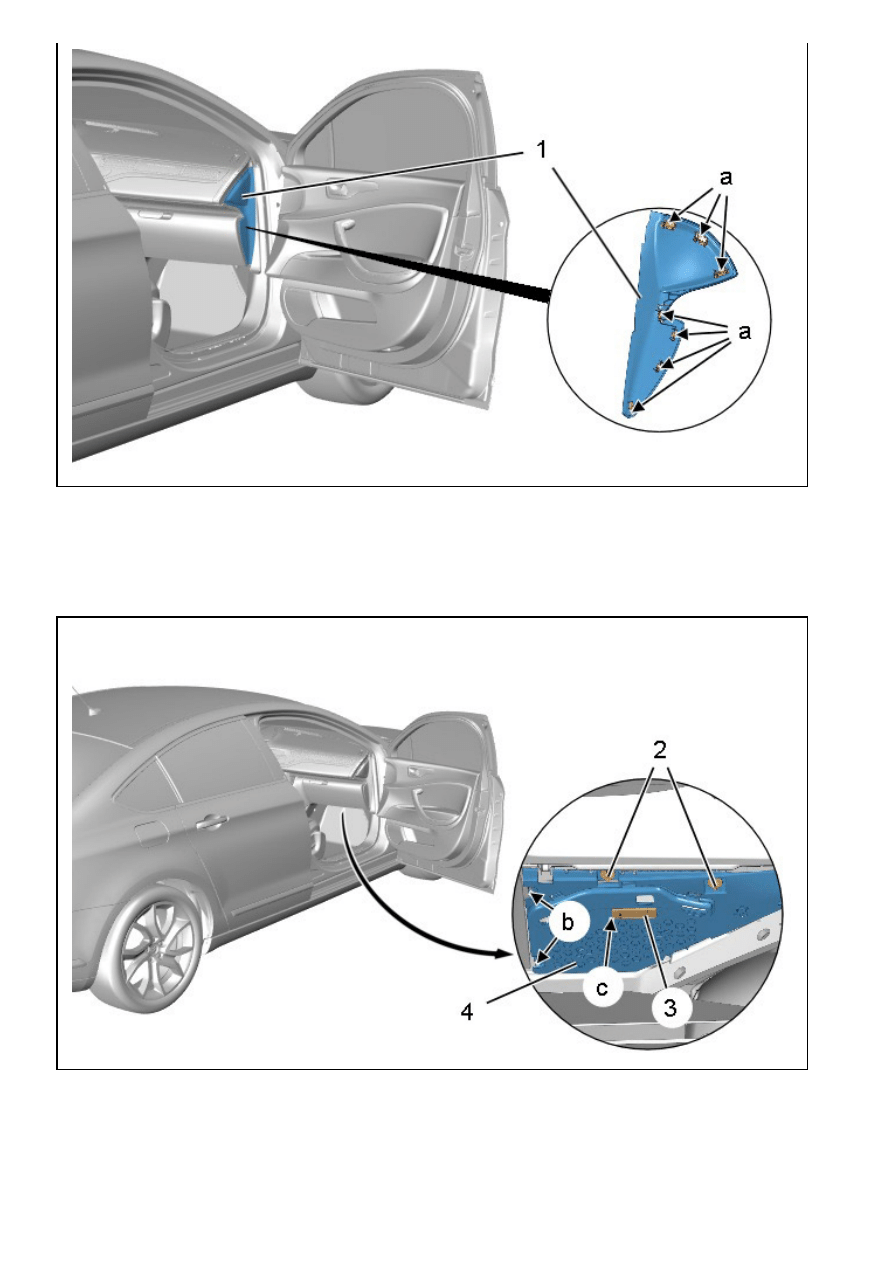

Rysunek : C5FM0AQD

Odczepić boczną nakładkę deski rozdzielczej (1) ( w "a") ; Za pomocą narzędzia [1].
Zdemontować : Nakładkę boczną deski rozdzielczej (1).

Rysunek : C5FM0ARD

Przekręcić mocowania (2) o ćwierć obrotu.
Zwolnić zatrzaski - Uwolnić : Lampkę (3) ( w "c") ; Za pomocą narzędzia [1].
Rozłączyć : Złącze lampki (3).
Zdemontować lampę oświetlającą (3).
Odczepić nakładkę pod deską rozdzielczą (4) ( w "b") ; Za pomocą narzędzia [1].

background image

Zdemontować : Nakładka (4) pod deską rozdzielczą.

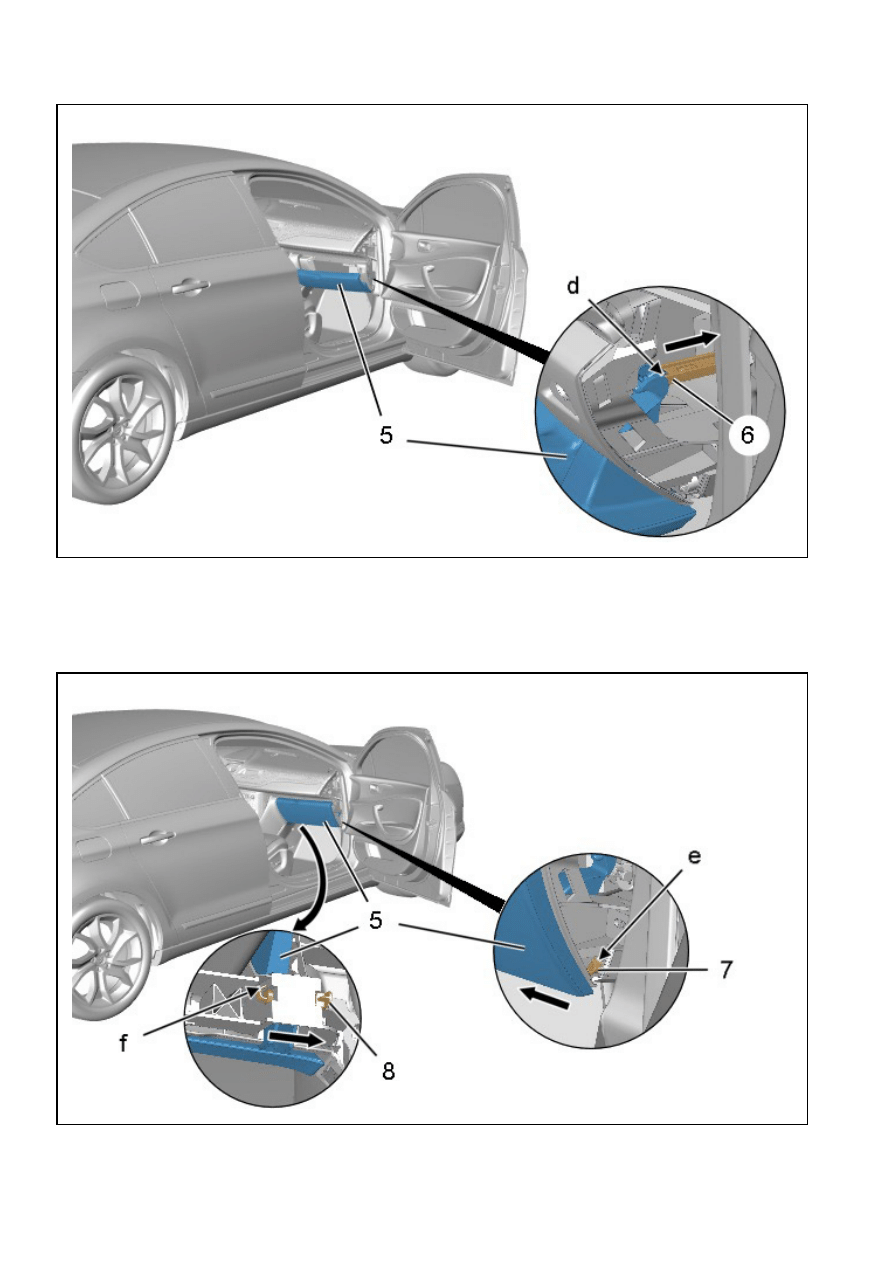

Rysunek : C5FM0ASD

Otworzyć : Pokrywa schowka (5).
Zwolnić zatrzaski - Uwolnić : Popychacz siłownika (6) ( w "d") (zgodnie ze strzałką ) ; Za pomocą narzędzia [1].

background image

Rysunek : C5FM0ATD

Zwolnić zatrzaski : Oś (7) ( w "e") ; Za pomocą narzędzia [1].
Zdemontować : Oś (7) (zgodnie ze strzałką ).
Zwolnić zatrzaski : Oś (8) ( w "f") ; Za pomocą narzędzia [1].
Zdemontować : Oś (8) (zgodnie ze strzałką ).
Zdemontować : Pokrywa schowka (5).

3. Montaż

OBOWIAZKOWE : Systematycznie wymieniać uszkodzone spinki mocujące.

Wykonywać czynności w kolejności odwrotnej do demontażu.

UWAGA : Przewidzieć wymianę osiek (7), (8) (jeżeli zachodzi konieczność).

background image

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Sprawdzić działanie osprzętu elektrycznego.
