DEMONTAŻ-MONTAŻ : KALKULATOR AUTOMATYCZNEJ SKRZYNKI BIEGÓW

AUTOAKTYWNEJ (TYP AL4)

BVA AL4 I BVA AL4 I BVA AL4 I DIESEL TURBO DW10ATED BEZ FAP LUB BVA AL4 I BVA AL4 I BVA AL4 I

WTRYSK EW7J4 LUB BVA AL4 I BVA AL4 I BVA AL4 I WTRYSK EW10J4

PILNE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości Patrz broszura "ZALECENIA - ŚRODKI
OSTROŻNOŚCI".

1. Demontaż

Zdemontować osłony ( 1) i (2).

Odłączyć dodatni i ujemny biegun akumulatora.

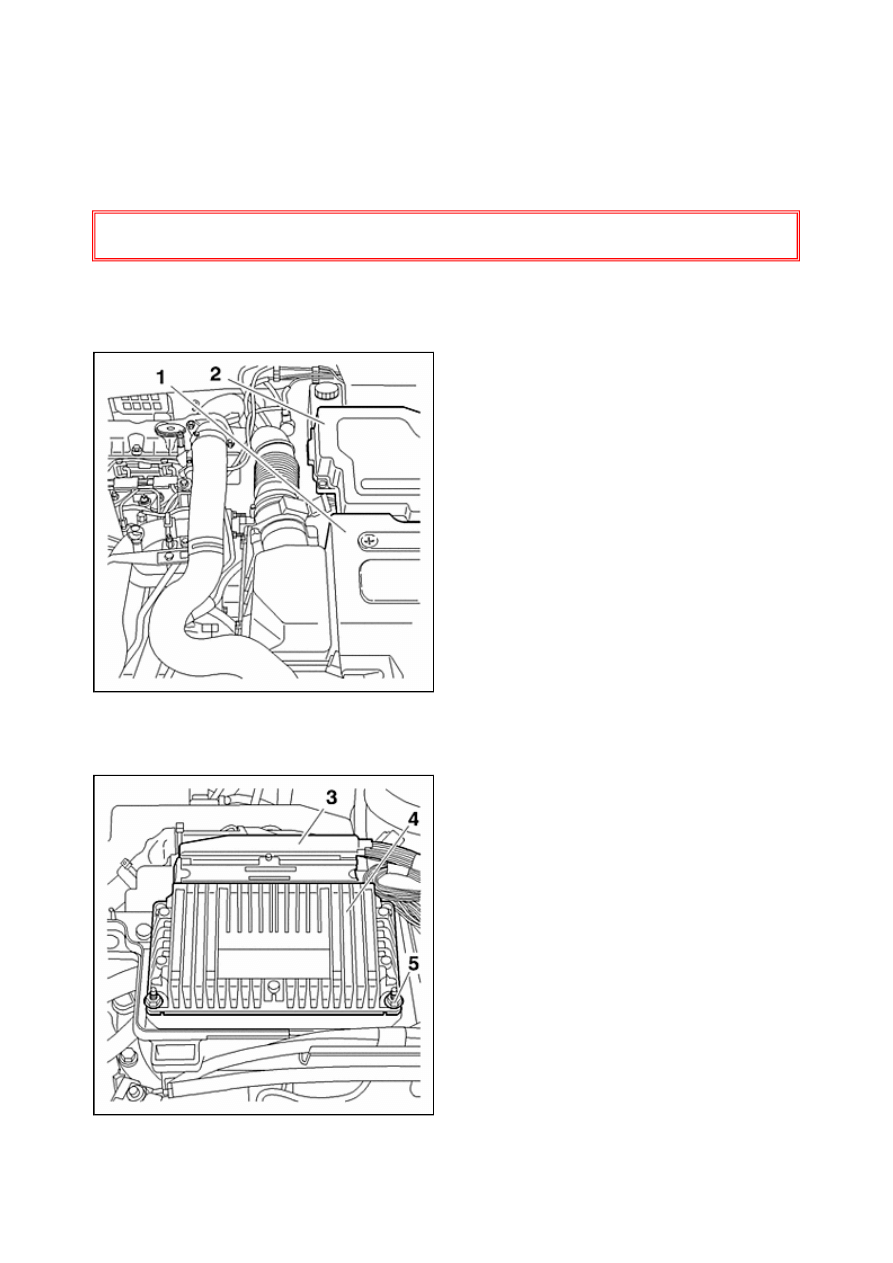

Rysunek : B1BP2D1C

Rysunek : B1BP2D2C

Page 1 of 2

C5 - B2CG4TP0 - Demontaż-montaż : Kalkulator automatycznej skrzynki biegów aut...

2012-05-16

http://127.0.0.1:6091/affiche.do?ref=B2CG4TP0&refaff=B2CG4TP0

Zdemontować :



Złącze (3)



śrub mocujących (5)



Kalkulator (4)

PILNE : Wymiana kalkulatora skrzynki biegów wymaga wykonania następujących operacji : Odczyt wartości na
liczniku zużycia oleju i przepisanie jej do nowego kalkulatora skrzynki biegów. Telekodowanie nowego
kalkulatora skrzynki biegów. Uczenie pedału przyspieszenia.

UWAGA : Aby wykonać te operacje, postępować zgodnie z procedurą przyrządu diagnostycznego.

2. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.
Przeprowadzić próbę podczas jazdy na drodze.

Page 2 of 2
