Technical

information

© Scania CV AB

1997

1

Instrukcja monta¿u

Nape³nij piastê smarem do wysokoœci pierœcieni

powierzchni noœnej oraz przestrzeñ miêdzy

pierœcieniem uszczelniaj¹cym a wewnêtrznym

pierœcieniem powierzchni noœnej. Nasmaruj skos

pierœcienia uszczelniaj¹cego. W³ó¿ oba ³o¿yska

rolkowe i nape³nij przestrzeñ miêdzy wewnêtrz

nym ³o¿yskiem rolkowym a œcieraj¹cym siê

pierœcieniem smarem do ³o¿ysk rolkowych.
Dokrêæ nakrêtkê momentem 100 Nm. Obróæ pi

astê 10 razy. Znów obróæ piastê po doci¹gniêciu

nakrêtki momentem 600 Nm Obróæ wreszcie pi

astê rêcznie, by sprawdziæ, czy nie chodzi zbyt

ciê¿ko. Zablokuj nakrêtkê przez zagiêcie

podk³adki zabezpieczaj¹cej.

Wzmocniona piasta

W celu przed³u¿enia d³ugoœci okresu u¿ytko

wania piasty wzmocniono oprócz ³o¿yska jej

elementy sk³adowe.
Podczas remontu nale¿y wymieniæ wszystkie

elementy sk³adowe na obu piastach osi.

Obudowa piasty mo¿e byæ ponownie wykor

zystana, jeœli nie jest uszkodzona.

Czêœci

Komplet dla jednej osi.

Nazwa

Nr art. przed

zmian¹

Nr art. po zmianie

IloϾ

Uwagi

Nakrêtka

157 199

1 412 036

2

Podk³adka

342 595

1 412 035

2

Œcieraj¹cy siê pierœcieñ

326 397

1 412 034

2

Tuleja rozstawcza

326 395

1 412 033

2

£o¿ysko

322 749

2

£o¿ysko

322 748

2

Podk³adka zabezpiec

zaj¹ca

1 327 413

2

Uszczelka

156 938

2

Œruba

812 514

10

M8x14

Pierœcien uszczelniaj¹cy

375 086

2

Samochody bez ABS

Ko³o zêbate kpl

1 342 363

2

Samochody z ABS

O-ring

804 677

2

74,2x5,7

Smar

319 308

Ok. 1,2 kg na oœ

Piasta

1 347 851

2

'

TI 9 -97 09 21 GT

pl

TI 9-93 03 21 GT

(746)

107 213

Piasta AM70

2

© Scania CV AB

TI 9 -97 09 21 GT pl

108 207

108 208

108 209

108 210

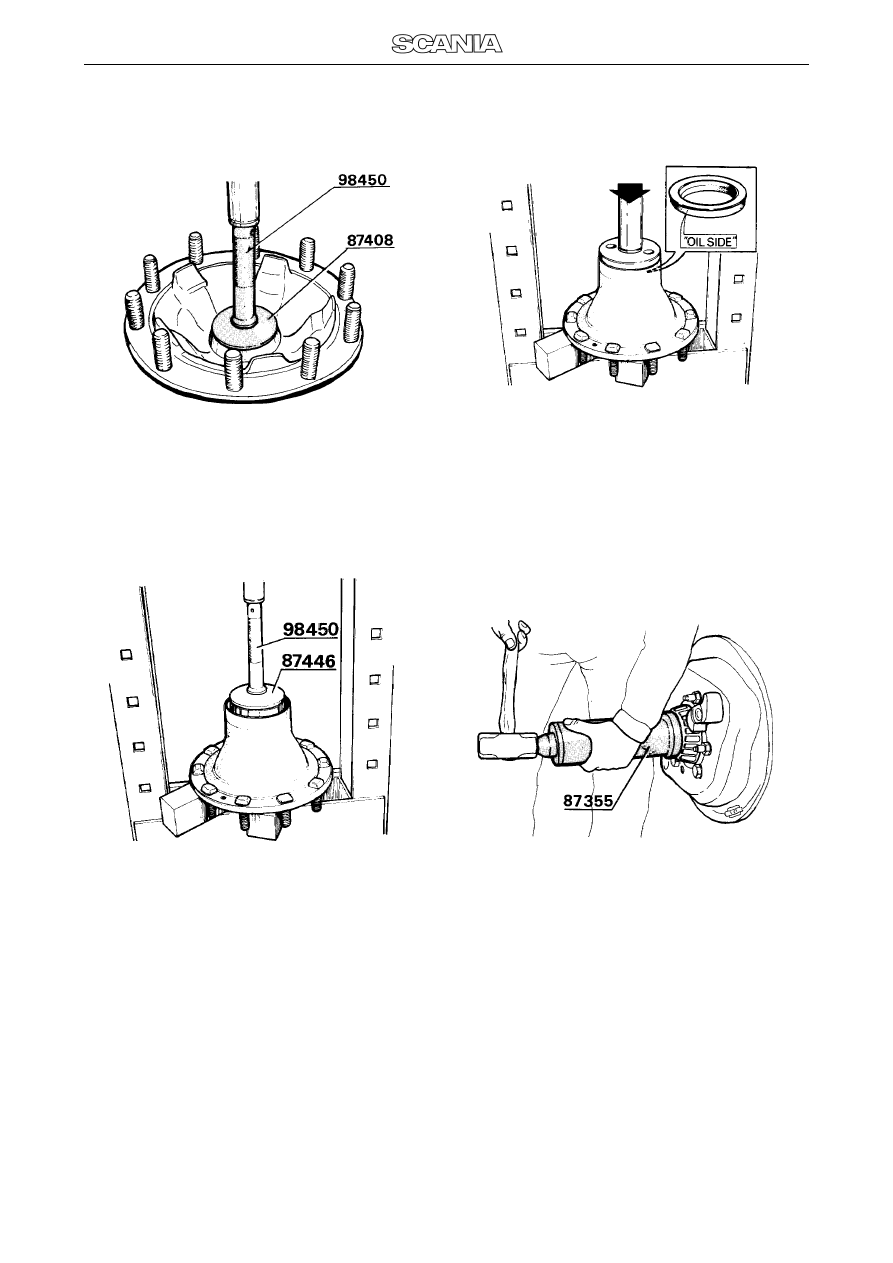

Wprasowanie pieœcienia noœnego ³o¿yska

Wprasowanie pieœcienia noœnego ³o¿yska

Wprasowanie pierœcienia uszczelniaj¹cego

Wprasowanie ³o¿yska i pierœcienia

rozstawczego
