O

d 1954 r. firma Zucchini (w tym
roku obchodzimy 50-lecie jej po-

wstania) specjalizuje się w produkcji
kompletnych systemów szynoprze-
wodów służących do transmisji oraz
dystrybucji energii, w tym również
produkcji transformatorów.

W swojej ofertcie Zucchini oferu-

je szynoprzewody w zakresie od 25
A do 8000 A.

Jedną z grup w asortymencie są

szynoprzewody oświetleniowe od
25A do 63A

szynoprzewód

oświetleniowy LB (rys. 1)

Spełnia on wymagania norm CEI

EN 60439-1/2. Przewodniki wyko-
nane są z miedzi o stopniu czysto-
ści przekraczającym 99,9%. Obudo-
wa wykonana jest ze stali galwanizo-
wanej lub z aluminium anodyzowa-
nego i pełni równocześnie rolę prze-
wodnika ochronnego (PE). Standardo-
wy stopień ochrony wynosi IP55 (wg

CEI EN 60529). System LB jest odpor-
ny na przeciążenia do 140% wartości
prądu znamionowego w ciągu 15 mi-
nut. Zalecana odległość między mo-
cowaniami szynoprzewodu wyno-
si 2 m. Na życzenie szynoprzewód
może być pomalowany w dowolnym
kolorze RAL.

Odcinki proste: 3 m, 1,5 m o ob-

ciążalności 25 A lub 40 A na linię są
wyposażone gniazda odpływowe co
metr, zlokalizowane po jednej stronie
szynoprzewodu. Stopień ochrony wy-
nosi IP55. Standardowo odcinki pro-
ste wyposażone są w zaślepki gniazd
odpływowych.

Głowice zasilające: posiadają

stopień ochrony IP55. Występują
w dwóch odmianach: prawej i lewej,
w zależności od kierunku linii. Wy-
posażone są w mocowanie przewodu
oraz zaciski dla kabli do 25 mm

2

.

Zaślepki końcowe: instalowane

w ostatnim elemencie linii zapew-
niają stopień ochrony IP55.

Połączenia elastyczne: umożliwia-

ją zmiany kierun-
ku linii w zakre-
sie 0°-180°.

Wtyczki od-

pływowe: posia-
dają możliwość
wyboru fazy i mo-
gą być wyposażo-
ne w

bezpiecz-

niki topikowe.
Mogą być wpi-
nane i odłączane
w czasie, gdy szy-
noprzewód jest
pod napięciem.
Stopień ochro-
ny wynosi IP55.
Wtyczki wyposa-
żone są w zaciski
dla żył 2,5 mm

2

.

Ich obudowa jest
wykonana z sa-
mogasnącego pla-

stiku, odpornego na silne uderzenia.
Produkowane są w wersji 16 A (bez
bezpiecznika) oraz z bezpiecznikami
6,3 A (5x20) i 16 A (CH8).

W ofercie są również wtyczki z przy-

porządkowaną fazą dla prądów do 10A
oraz stopniu ochrony IP55 oraz dla po-
dwójnych obwodów jednofazowych:
N3-L3 – niebieski, N2-L2 – czarny.
Przewód 1,5 m 3x1,5 mm

2

typ FROR

450/750 V w kolorze szarym może być
dołączany do wtyczki.

szynoprzewód

oświetleniowy HL (rys. 2)

Jest on rozwinięciem serii LB. Jego

charakterystyka jest analogiczna do
LB, przy czym przez większą liczbę
istniejących przewodników występu-
je w 11 wersjach. Umożliwia to mię-
dzy innymi poprowadzenie sześciu
równoległych obwodów jednofazo-
wych w jednym szynoprzewodzie.
Dodatkowo linie są prowadzone
równolegle, w dwóch oddzielonych
od siebie, komorach, co daje możli-
wość zasilenia jednocześnie systemu
podstawowego oraz awaryjnego.

szynoprzewód SL (rys. 3)

Posiada on zarówno cechy typo-

wego szynoprzewodu oświetlenio-
wego, jak i szynoprzewodu do dys-
trybucji energii przez zastosowanie
kaset odpływowych. Przewodniki
wykonane są z miedzi o stopniu czy-
stości przekraczającym 99,9%. Obudo-
wa wykonana jest ze stali galwanizo-
wanej i pełni równocześnie rolę prze-
wodnika ochronnego (PE). Standardo-
wy stopień ochrony wynosi IP40 (wg
CEI EN 60529) i może być podwyższo-
ny do IP55 przez zastosowanie dodat-
kowych akcesoriów.

Odcinki proste: 3 m, 1,5 m o obcią-

żalności 40 A lub 63 A na fazę wypo-
sażone są w gniazda odpływowe co

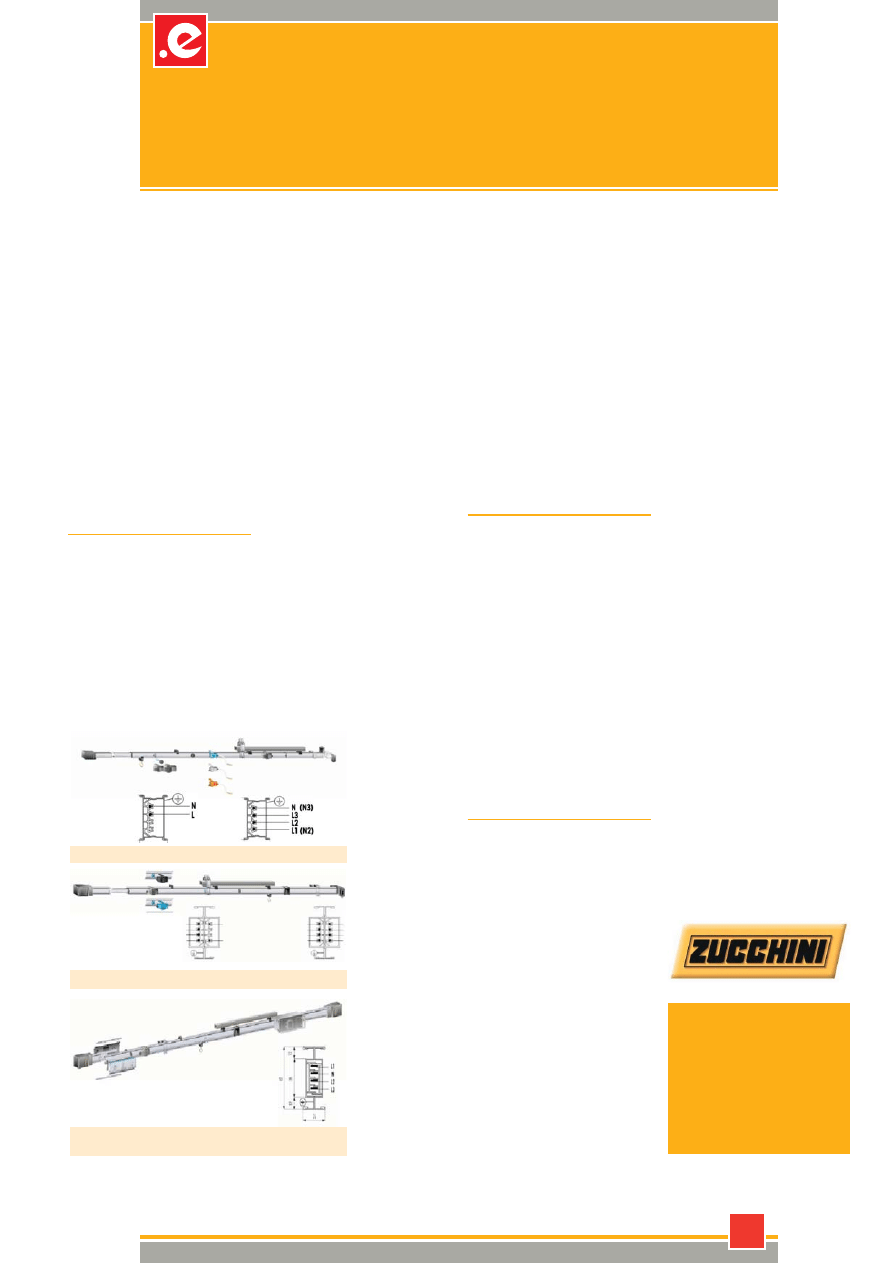

Rys. 1 Szynoprzewód oświetleniowy LB (Lightning Busway)

Rys. 2 Szynoprzewód oświetleniowy HL (High Lightning)

Rys. 3 Szynoprzewód SL (Serie Luce) - do zasilania oświetlenia

oraz do dystrybucji energii

nowa jakość w instalacjach

elektrycznych

0,75 m, zlokalizowane po jednej stro-
nie szynoprzewodu.

Głowice zasilające: Występują

w dwóch odmianach: prawej i lewej,
w zależności od kierunku linii. Wy-
posażone są w mocowanie przewodu
oraz zaciski dla kabli do 16 mm

2

.

Zaślepki końcowe: instalowane

są w ostatnim elemencie linii, w ce-
lu zapewnienia stopnia ochrony IP40
lub IP55.

Wtyczki odpływowe: mogą być

wpinane i odłączane w czasie, gdy
szynoprzewód jest pod napięciem.
Ich obudowa wykonana jest z samo-
gasnącego plastiku odpornego na sil-
ne uderzenia. Produkowane są w wer-
sji z bezpiecznikami 32 A (10x38) i bez
bezpieczników.

Szynoprzewody oświetleniowe

przez swoją funkcjonalność i prostą
budowę, stanowiącą jednocześnie
konstrukcję nośną, znacznie prze-
wyższają tradycyjne instalacje oświe-
tleniowe. Podczas eksploatacji przez
zastosowanie gniazd odpływowych
mniej więcej co metr systemy szyno-
przewodów dają możliwość dowolnej
zmiany konfiguracji i rozbudowy in-
stalacji oświetlenia, bez demontażu
i wymiany istniejącej części obwodu.
Dzięki zastosowaniu standartowych
elementów uzyskuje się oszczędno-
ści czasu zarówno na etapie projek-
towania, jak i montażu.

Marcin Liebchen

Zucchini Polska Sp. z o.o.

02-672 Warszawa

ul. Domaniewska 39A

tel. [phone]

fax. [phone]

www.zucchinispa.it

[e-mail]
