Projekt teori ruchu Marka i model: Saab 9-3 2,2TiD (125KM)					Podaj wartości ozn.kolorem zielonym
					Średnica felgi w calach:		16
					Szerokość opony [mm]		205
					Profil opony [mm]		50
Przełożenia
Bieg I		12.92	3.6272		Wsp. oporów powietrza Cx		0.29
Bieg II		6.72	1.8866		Pole pow. czołowej A		2.3
Bieg III		4.5	1.2633		DMC		1910
Bieg IV		3.41	0.9573		Wsp. oporów toczenia f		0.008
Bieg IV		2.52	0.7075		R dynamiczny koła [m]:		0.3057
Prędkość obrotowa	[obr/min]	1000	1500	2000	2500	3000	3500	4000	4500
Prędkość kątowa	[rad/s]	104.7198	157.0796	209.4395	261.7994	314.1593	366.5191	418.8790	471.2389
Moc	[W]	10000	30000	50000	70000	80000	82000	82000	80000
Moment	[Nm]	95.4930	190.9859	238.7324	267.3803	254.6479	223.7264	195.7606	169.7653
Moc na kolach	[W]	9000	27000	45000	63000	72000	73800	73800	72000
Predkosci [m/s]
V1	[m/s]	2.4778	3.7167	4.9555	6.1944	7.4333	8.6722	9.9111	11.1500
V2	[m/s]	4.7638	7.1457	9.5276	11.9095	14.2914	16.6733	19.0553	21.4372
V3	[m/s]	7.1140	10.6709	14.2279	17.7849	21.3419	24.8989	28.4558	32.0128
V4	[m/s]	9.3879	14.0819	18.7759	23.4698	28.1638	32.8577	37.5517	42.2457
V5	[m/s]	12.7035	19.0553	25.4070	31.7588	38.1105	44.4623	50.8140	57.1658
Prędkości [km/h]
V1	[km/h]	8.9200	13.3800	17.8400	22.3000	26.7600	31.2199	35.6799	40.1399
V2	[km/h]	17.1497	25.7246	34.2995	42.8743	51.4492	60.0241	68.5989	77.1738
V3	[km/h]	25.6103	38.4154	51.2205	64.0257	76.8308	89.6359	102.4411	115.2462
V4	[km/h]	33.7965	50.6948	67.5931	84.4913	101.3896	118.2879	135.1861	152.0844
V5	[km/h]	45.7326	68.5989	91.4652	114.3315	137.1978	160.0641	182.9305	205.7968
q 1		0.2115	0.4230	0.5287	0.5921	0.5639	0.4955	0.4335	0.3760
q 2		0.1100	0.2200	0.2750	0.3080	0.2933	0.2577	0.2255	0.1955
q 3		0.0737	0.1473	0.1841	0.2062	0.1964	0.1726	0.1510	0.1309
q 4		0.0558	0.1116	0.1395	0.1563	0.1488	0.1308	0.1144	0.0992
q 5		0.0412	0.0825	0.1031	0.1155	0.1100	0.0966	0.0846	0.0733
qp 1		0.0001	0.0003	0.0005	0.0008	0.0012	0.0016	0.0021	0.0027
qp 2		0.0005	0.0011	0.0020	0.0031	0.0045	0.0061	0.0079	0.0100
qp 3		0.0011	0.0025	0.0044	0.0069	0.0099	0.0135	0.0177	0.0224
qp 4		0.0019	0.0043	0.0077	0.0120	0.0173	0.0236	0.0308	0.0390
qp 5		0.0035	0.0079	0.0141	0.0220	0.0317	0.0431	0.0564	0.0713

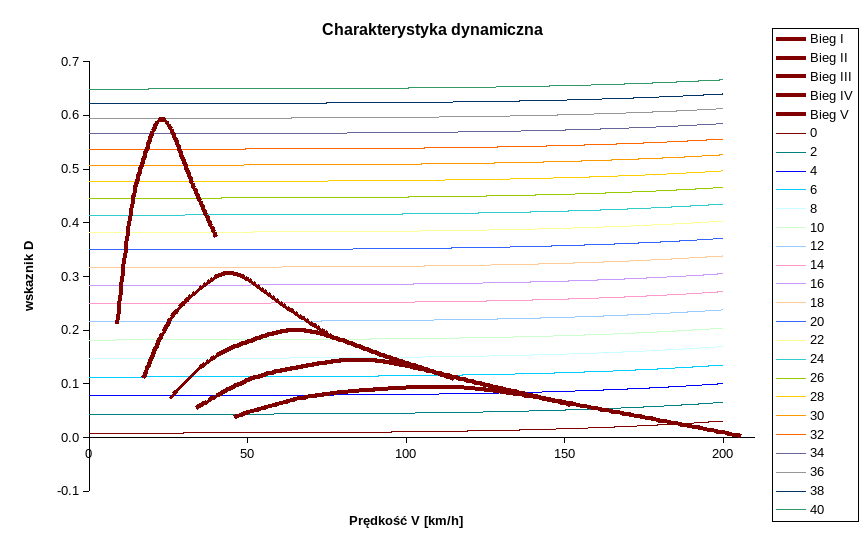

Wskaźnik dynamiczny D
D1		0.2113	0.4227	0.5282	0.5913	0.5627	0.4938	0.4314	0.3732
D2		0.1095	0.2189	0.2730	0.3049	0.2889	0.2516	0.2176	0.1855
D3		0.0726	0.1448	0.1797	0.1993	0.1865	0.1590	0.1333	0.1086
D4		0.0539	0.1073	0.1318	0.1443	0.1315	0.1072	0.0836	0.0603
D5		0.0377	0.0746	0.0890	0.0935	0.0783	0.0535	0.0282	0.0020
Opór toczenia f
f1		0.0081	0.0082	0.0082	0.0083	0.0084	0.0084	0.0085	0.0086
f2		0.0082	0.0083	0.0085	0.0086	0.0088	0.0090	0.0092	0.0095
f3		0.0083	0.0085	0.0088	0.0091	0.0095	0.0100	0.0107	0.0117
f4		0.0085	0.0088	0.0092	0.0098	0.0107	0.0120	0.0140	0.0167
f5		0.0087	0.0092	0.0101	0.0117	0.0143	0.0183	0.0244	0.0332

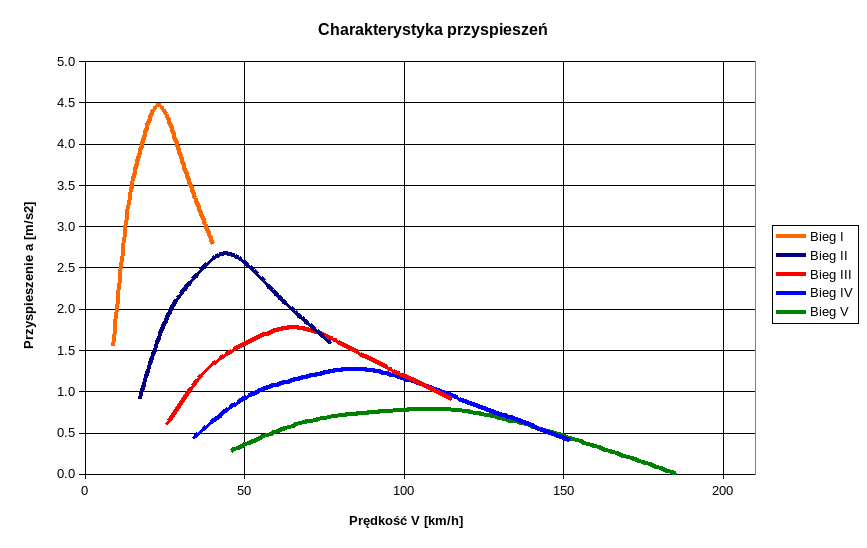

Przyspieszenie a
a1	[m/s2]	1.5537	3.1688	3.9750	4.4572	4.2384	3.7110	3.2331	2.7881
a2	[m/s2]	0.9104	1.8927	2.3782	2.6636	2.5180	2.1817	1.8733	1.5827
a3	[m/s2]	0.5988	1.2710	1.5943	1.7744	1.6508	1.3899	1.1432	0.9031
a4	[m/s2]	0.4292	0.9310	1.1591	1.2707	1.1418	0.8992	0.6582	0.4115
a5	[m/s2]	0.2768	0.6227	0.7518	0.7793	0.6099	0.3348	0.0358	-0.2968
		Prędkość [km/h]	Prędkość [m/s]	Moc oporów powietrza	Opory toczenia	Suma oporów	Współczynnik oporu
		0	0.0000	0.0000	0	0.0000	0.0080
		10	2.7778	8.7653	416.38	425.1453	0.0081
		20	5.5556	70.1220	832.76	902.8820	0.0083
		30	8.3333	236.6618	1249.14	1485.8018	0.0084
		40	11.1111	560.9761	1665.52	2226.4961	0.0086
		50	13.8889	1095.6564	2081.9	3177.5564	0.0087
		60	16.6667	1893.2943	2498.28	4391.5743	0.0090
		70	19.4444	3006.4812	2914.66	5921.1412	0.0092
		80	22.2222	4487.8087	3331.04	7818.8487	0.0096
		90	25.0000	6389.8682	3747.42	10137.2882	0.0100
		100	27.7778	8765.2513	4163.8	12929.0513	0.0106
		110	30.5556	11666.5494	4580.18	16246.7294	0.0113
		120	33.3333	15146.3542	4996.56	20142.9142	0.0122
		130	36.1111	19257.2570	5412.94	24670.1970	0.0133
		140	38.8889	24051.8495	5829.32	29881.1695	0.0147
		150	41.6667	29582.7231	6245.7	35828.4231	0.0163
		160	44.4444	35902.4692	6662.08	42564.5492	0.0183
		170	47.2222	43063.6795	7078.46	50142.1395	0.0207
		180	50.0000	51118.9454	7494.84	58613.7854	0.0235
		190	52.7778	60120.8585	7911.22	68032.0785	0.0268
		200	55.5556	70122.0102	8327.6	78449.6102	0.0307
Opór wzniesienia
alfa	[º]	2	4	6	8	10	12	14	16
alfa	[rad]	0.0349	0.0698	0.1047	0.1396	0.1745	0.2094	0.2443	0.2793
		0.0429	0.0777	0.1125	0.1471	0.1815	0.2157	0.2497	0.2833
		0.0430	0.0779	0.1126	0.1472	0.1817	0.2159	0.2498	0.2835
		0.0432	0.0780	0.1128	0.1474	0.1818	0.2160	0.2499	0.2836
		0.0433	0.0781	0.1129	0.1475	0.1819	0.2161	0.2501	0.2837
		0.0435	0.0783	0.1130	0.1477	0.1821	0.2163	0.2502	0.2839
		0.0436	0.0785	0.1132	0.1478	0.1823	0.2165	0.2504	0.2840
		0.0439	0.0787	0.1134	0.1480	0.1825	0.2167	0.2506	0.2843
		0.0441	0.0790	0.1137	0.1483	0.1827	0.2169	0.2509	0.2845
		0.0445	0.0793	0.1141	0.1487	0.1831	0.2173	0.2512	0.2848
		0.0449	0.0798	0.1145	0.1491	0.1835	0.2177	0.2516	0.2853
		0.0455	0.0803	0.1151	0.1497	0.1841	0.2183	0.2522	0.2858
		0.0462	0.0810	0.1158	0.1504	0.1848	0.2190	0.2529	0.2865
		0.0471	0.0819	0.1167	0.1512	0.1857	0.2198	0.2538	0.2874
		0.0482	0.0830	0.1178	0.1523	0.1868	0.2209	0.2548	0.2884
		0.0496	0.0844	0.1191	0.1537	0.1881	0.2223	0.2562	0.2897
		0.0512	0.0860	0.1208	0.1553	0.1897	0.2239	0.2578	0.2913
		0.0532	0.0880	0.1228	0.1573	0.1917	0.2258	0.2597	0.2933
		0.0556	0.0904	0.1251	0.1597	0.1940	0.2282	0.2620	0.2955
		0.0584	0.0932	0.1279	0.1625	0.1968	0.2309	0.2647	0.2983
		0.0617	0.0965	0.1312	0.1657	0.2001	0.2342	0.2680	0.3014
		0.0656	0.1004	0.1350	0.1695	0.2039	0.2379	0.2717	0.3051
Opór wzniesienia
alfa	[º]	18	20	22	24	26	28	30	32
alfa	[rad]	0.3142	0.3491	0.3840	0.4189	0.4538	0.4887	0.5236	0.5585
		0.3166	0.3495	0.3820	0.4140	0.4456	0.4765	0.5069	0.5367
		0.3168	0.3497	0.3821	0.4142	0.4457	0.4767	0.5070	0.5368
		0.3169	0.3498	0.3823	0.4143	0.4458	0.4768	0.5072	0.5369
		0.3170	0.3499	0.3824	0.4144	0.4459	0.4769	0.5073	0.5371
		0.3172	0.3501	0.3825	0.4146	0.4461	0.4770	0.5074	0.5372
		0.3173	0.3502	0.3827	0.4147	0.4462	0.4772	0.5076	0.5373
		0.3175	0.3504	0.3829	0.4149	0.4464	0.4774	0.5078	0.5375
		0.3178	0.3507	0.3832	0.4152	0.4467	0.4776	0.5080	0.5377
		0.3181	0.3510	0.3835	0.4155	0.4470	0.4779	0.5083	0.5380
		0.3185	0.3514	0.3839	0.4159	0.4474	0.4783	0.5087	0.5384
		0.3191	0.3520	0.3844	0.4164	0.4479	0.4788	0.5092	0.5389
		0.3198	0.3526	0.3851	0.4171	0.4485	0.4794	0.5098	0.5395
		0.3206	0.3535	0.3859	0.4179	0.4493	0.4802	0.5106	0.5403
		0.3217	0.3545	0.3869	0.4189	0.4503	0.4812	0.5115	0.5412
		0.3230	0.3558	0.3882	0.4201	0.4516	0.4824	0.5127	0.5424
		0.3245	0.3574	0.3897	0.4217	0.4530	0.4839	0.5141	0.5438
		0.3264	0.3592	0.3916	0.4235	0.4548	0.4857	0.5159	0.5455
		0.3287	0.3615	0.3938	0.4257	0.4570	0.4878	0.5179	0.5475
		0.3314	0.3641	0.3964	0.4282	0.4595	0.4902	0.5204	0.5499
		0.3345	0.3672	0.3995	0.4312	0.4625	0.4932	0.5232	0.5527
		0.3382	0.3708	0.4030	0.4348	0.4659	0.4966	0.5266	0.5559
Opór wzniesienia
alfa	[º]	34	36	38	40
alfa	[rad]	0.5934	0.6283	0.6632	0.6981
		0.5658	0.5943	0.6220	0.6489
		0.5659	0.5944	0.6221	0.6490
		0.5660	0.5945	0.6222	0.6491
		0.5662	0.5946	0.6223	0.6492
		0.5663	0.5947	0.6224	0.6493
		0.5664	0.5949	0.6226	0.6495
		0.5666	0.5950	0.6227	0.6497
		0.5668	0.5953	0.6229	0.6499
		0.5671	0.5955	0.6232	0.6501
		0.5675	0.5959	0.6236	0.6505
		0.5680	0.5963	0.6240	0.6509
		0.5686	0.5969	0.6246	0.6514
		0.5693	0.5976	0.6253	0.6521
		0.5702	0.5985	0.6261	0.6530
		0.5714	0.5997	0.6272	0.6540
		0.5727	0.6010	0.6285	0.6553
		0.5744	0.6026	0.6301	0.6568
		0.5764	0.6045	0.6320	0.6587
		0.5787	0.6068	0.6342	0.6608
		0.5814	0.6095	0.6368	0.6633
		0.5846	0.6126	0.6398	0.6663
