Test I

1. Podaj pełną nazwę gruntu

a) Gy – gytia – 3 (nieskaliste, organiczne, rodzime)

b) Gp - glina pylasta – 5 (spoiste, drobnoziarniste, nieskaliste, mineralne)

c) kw – zwietrzelina – 1 (kamieniste, niespoiste)

d) Pr – piasek gruby – 4 (niespoiste, drobnoziarniste, nieskaliste,

2. Zakwalifikuj grunty z poprzedniego pytania do jednej grupy

1. grunty kamieniste

2. gruboziarniste

3. organiczne

4. drobnoziarniste, niespoiste

5. drobnoziarniste, spoiste

3. Podczas próby wałeczkowania próbki gruntu o naturalnej wilgotności stwierdzono, Ŝe kilka pałeczek było bez

połysku, a ostatnie 3 wałeczki popękały poprzecznie. Podczas próby rozcierania w wodzie wyczuwa się duŜo

ostrych ziaren piasku. Na podstawie tych prób moŜna określić Ŝe jest to:

- grunt półzwarty

- glina piaszczysta

- grunt średniospoisty

- grunt o zawartości frakcji piaskowej powyŜej 50%

4. W celu oznaczenia gęstości objętości (Gpz – spoiste) moŜna zastosować metody

- pierścienia tnącego

- parafinowania

5. Metodą pikrometru stosuje się do znaczenia

- gęstości właściwej szkieletu gruntowego

6. Symbol Vd oznacza

- gęstość objętościową szkieletu gruntowego

7. Vd – moŜna obliczyć mając zawartość

- masy szkieletu gruntowego i objętość całej próbki

8. Od czego zaleŜy prędkość opadania poszczególnych frakcji wg. wzoru Stokesa

- współczynnika lepkości wody

- gęstości właściwej wody

- gęstości właściwej szkieletu gruntowego

- średnicy ziarna (cząstek)

- przyspieszenia ziemskiego

9. Określ przy pomocy stopnia plastyczności stan gruntu o wilgotności naturalnej Wn = 50% gdy jej granice

konsystencji wynoszą:

ws=20% i wp=40% wl=60%

Jl = (wn-wp)/(wl-wp)

Dane

S=20%=0,2

Ws=40%=0,4

Wn=50%=0,5

Wl=60%=0,6

Jl=(0,5-0,4)/(0,6-0,4)=0,5

Z norm odczytujemy – grunt plastyczny

10. Krzywa konsolidacji co obrazuje

- obrazuje zmiany wysokości próbki w czasie obciąŜenia

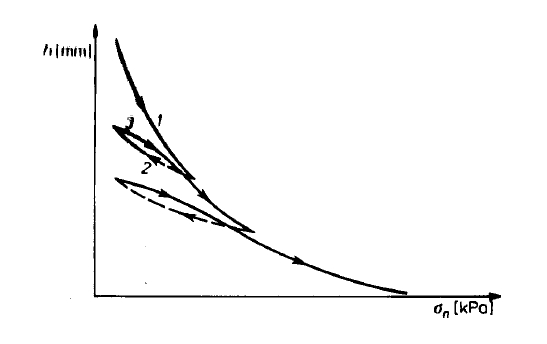

11. Narysuj teoretyczny kształt krzywej ściśliwości wtórnej. Objaśnij symbolem i pełną nazwą osie układu

współrzędnych

1-krzywa ściśliwości pierwotnej

2 krzywa odpręŜania

3 krzywa ściśliwości wtórnej

h- wysokość próby

σn – obciąŜenie

12. Wartość kąta tarcia wewnątrz zwiększa się gdy

- zwiększa się Jo – stopień zagęszczenia

- im większa średnica ziaren tym kąta tarcia większy

- wilgotność mniejsza kąt tarcia większy

- kształt ziaren (ostrokrawędziste – tarcie większe)

13. Narysuj prostą Coulumba dla gruntów spoistych zaznacz kąt tarcia wewnątrznego i spoistości)

Objaśnij symbolem i pełną nazwą osie układu współrzędnych dla tej prostej

T est II

1. Podaj nazwę gruntu

Nm namuł org, nieskalisty

Gz- glina zwięzła drobnoziarniste spoiste

kwg- zwietrzelina gliniasta kamieniste

Po pospółka drobnoziarniste, kamieniste

KR rumosz kamienisty

KW zwietrzelina kamieniste

Pog pospółka gliniasta gruboziarniste

kRg – rumosz gliniasty – kamieniste

ko-otoczaki kamieniste

H grunt pruchniczy grunt organiczny

Gp glina piaszczysta drobnoziarnisty spoisty

pd piasek drobny – drobnoziarnisty niespoisty

3.Podczas próby wałeczkowania próbki gruntu o naturalnej wilgotności stwierdzono ze kulka i wykonane z nij

kolejne wałeczki posiadają połysk. Podczas próby rozcierania w wodzie wyczuwani pojedyncze drobne ziarna

piasku. Na podstawie tych prób moŜna stwierdzić.

-ił

- grunt bardzo spoisty

- drobny o zawartości frakcji piasku >30%

4. Metoda kolby Le Chateliera stosuje się do :

- gęstości właściwej gruntu

5. W celu ozn gęstośc objętościowej stosujemy

- m pierścienia tnącego

- parafinowania

6. Symbol e oznacza

-wskaźnik porowatości

7. e moŜemy obliczyć mając wartości

8. Określ przy pomocy stopnia plastycznośi stan gruntu o wilgotności naturalnej wn =35% gdy jego granice

wynoszą ws= 18% wL= 50% wp 30% ó

Dane

Wn=35%=0,35

Wl=50%=0,5

Wp = 30%=03

Ws= 18%=0,18

JL= (wn-wp)/(wL-wp) = 0,25%

Z norm odczytujemy – grunt twardoplastyczny

9. Wartość kąt tarcia wewnętrznego zmniejsza się

- zawartość frakcji iłowej (im większa zawartość tym kąt tarcia mniejszy)

- wzrasta wilgotność

stopień zagęszczenia ( im mniejsze zagęszczenie tarcie mniejsze

Test III

3. Podczas wałeczkowania próbki gruntu o naturalnej wilgotności stwierdzono ze kulka i wykonane z niej

wałeczki posiadały połysk. Podczas rozcierania w wodzie nie wyczuwa się ziaren piasku

- grunt bardzo spoisty

- ił pylasty

- grunt o zawartości frakcji piaskowej powyŜej 30%

4. metodę pikrometru stosuje się do

- gęstości właściwej szkieletu gruntowego

5. W celu oznaczenia gęstości objętościowej moŜemy zastosować metody

- pierścienia tnącego

- parafinowanie

6. Określ przy pomocy wskaźnika plastyczności stan gruntu o wilgotności wn= 50% gdy granica konsystencji

wynosi wL = 60% ws = 20% wrg=40%

Jp=wL-wp

wn = 50% =0,5

ws = 20% = 0,2

wp = 40% = 0,4

wL= 60% = 0,6

JP = wL – wp = 0,6-0,4 = 0,2 – grunt twardoplastyczny

7. Krzywą konsolidacji wykorzystuje się do scharakteryzowania

- osiadania

8. Podczas przeprowadzania analizy gruntu zaobserwowano ziarna piasku, które chrzęściły przy

wałeczkowaniu. Grunt był matowy i pękał poprzecznie. Określ rodzaj gruntu:

Odp. Grunt średnio spoisty ; glina piaszczysta lub glina

9. Symbol Qd to:

a) gęstość włąściwa szkieletu gruntowego

b) g estość objętościowa

?

10. Qd moŜna obliczyć znając zawartość

a) masy szkieletu gruntowego i jego objętość

b) wilgotności i całkowitej masy próbki

stopien plastycznosci

spoistosc gruntu (wskaznik plastycznosci

Grunt burzy słabo i krótko grunt słabo wapnisty

gestosc objetosciowa szkieletu gruntowego -ms/v mw/v

pierscien tnacy – gestosc objetosciowa gruntow spoistych

Sr- stopien wilgotnosci

wartosc granic konsystencji gruntu rosnie gdy jest więcej materii organicznej

Substancja organiczna posiada wysoką hydrofilność i zdolność sorpcji.

Montmotillonit ma stabilną sieć krystaliczną

Zawartość zaadsorbowanych gazów zależy od wilgotności i rodzaju gruntu.

Kaolinit stabilna sieć

Gy-gytia – nieskaliste, organiczne, rodzime)

G3,14 – glina pylasta (spoiste, drobnoziarniste, nieskaliste, mineralne)

Kw – zwietrzelina (kamieniste, niespoiste)

Pr – Piasek gruby (niespoiste, drobnoziarniste, nieskaliste)

3. Podczas próby wałeczkowania próbki gruntu o naturalnej wilgotności stwierdzono, Ŝe kilka pałeczek było bez

połysku, a ostatnie 3 wałeczki popękały poprzecznie. Podczas próby rozcierania w wodzie wyczuwa się duŜo

ostrych ziaren piasku. Na podstawie tych prób moŜna określić Ŝe jest to:

- grunt półzwarty

- glina piaszczysta

- grunt średniospoisty

- grunt o zawartości frakcji piaskowej powyŜej 50%

By oznaczyć gęstość objętościową Gpz piaszczyste zwięzłe – pierścień tnący, parafinowanie

Piknometr – gęstość właściwa szkieletu gruntowego

Vd gęstość objętościowa szkietetu gruntowego. Można obliczyć, gdy ma się szkielet gruntowy i i V cłej próbki

Prędkość opadania poszczególnych frakcji: (współczynnik lepkości wody, gęstość wody gęstość właściwa szkieletu gruntowego, średnica ziarna, przyspieszenie ziemskie

Krzywa konsolidacji co obrazuje

- obrazuje zmiany wysokości próbki w czasie obciąŜenia

Jl = (wn-wp)/(wl-wp)

Gęstość objętościowa szkieletu gruntowego

gęstości właściwej szkieletu gruntowego
