Overview

TERMISTOR
WARYSTOR
FOTOREZYSTOR

---

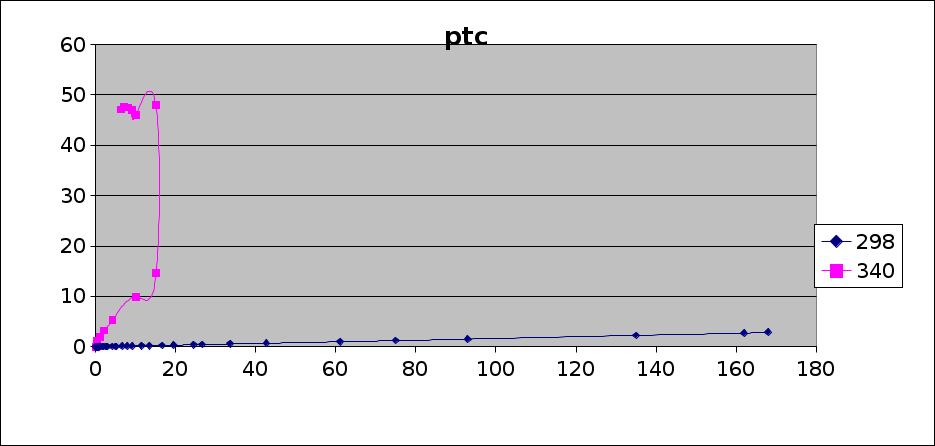

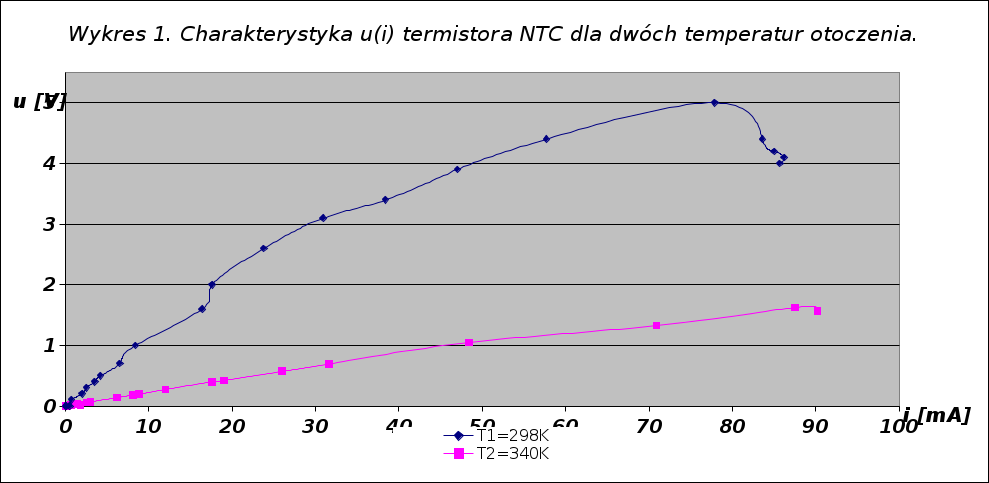

Sheet 1: TERMISTOR

NTC (298K)			NTC (340K)			PTC (298K)			PTC (340K)
I[mA]	U[V]		I[mA]	U[V]		I[mA]	U[V]		I[mA]	U[V]
0	0		0,002	0,0003		0	0		0	0
0,1	0		0,15	0,0032		0,01	2E-05		0,3	1,1
0,5	0		0,31	0,0068		0,03	5E-05		1	2
0,7	0,1		0,62	0,0139		0,07	0,0012		2	3,2
2	0,2		1	0,0228		0,13	0,0002		4,2	5,3
2,5	0,3		1,37	0,0308		0,17	0,0026		10	9,9
3,5	0,4		1,8	0,0212		0,22	0,0036		15,1	14,6
4,2	0,5		2,5	0,0589		0,49	0,0078		15	48
6,5	0,7		3	0,0687		0,51	0,0083		10	46
8,4	1		6,14	0,1384		0,64	0,0104		9	47
16,4	1,6		8,11	0,1816		0,78	0,0125		8	47,5
17,6	2		8,8	0,1953		0,94	0,0154		7	47,7
23,8	2,6		12	0,274		1,19	0,0191		6,3	47,1
30,9	3,1		17,59	0,4		1,31	0,0214
38,4	3,4		19	0,42		1,6	0,026
47	3,9		26	0,573		1,91	0,0305
57,7	4,4		31,6	0,692		2,36	0,0378
77,9	5		48,4	1,047		2,8	0,0452
83,6	4,4		70,9	1,328		3,04	0,0604
85	4,2		87,5	1,623		4,11	0,0665
86,2	4,1		90,2	1,566		4,9	0,0795
85,7	4					5,1	0,0845
						6,63	0,1081
T	298					7,83	0,1273
T	340					9,09	0,1481
R	119					11,49	0,1893
						13,4	0,216
B	3501,05678447605					16,6	0,27
TWR	-3,94245392603492					19,49	0,317
						24,5	0,398
						26,6	0,43
						33,6	0,548
						42,7	0,698
						61,1	0,992
						75	1,21
						93	1,51
						135	2,25
						162	2,7
						168	2,9

---

Sheet 2: WARYSTOR

WARYSTOR
I[uA]	U[V]
0	0,2
0	0,8
0	1,3
0,01	15,1
0,02	18
0,05	21,5
0,07	23,5
0,1	24
0,16	25,5
0,3	26,9
0,73	28,5
1,09	29
1,75	29,6
2,93	32,5
3,29	34,6
4,85	35,1
6,37	35,3
8,8	35,6

---

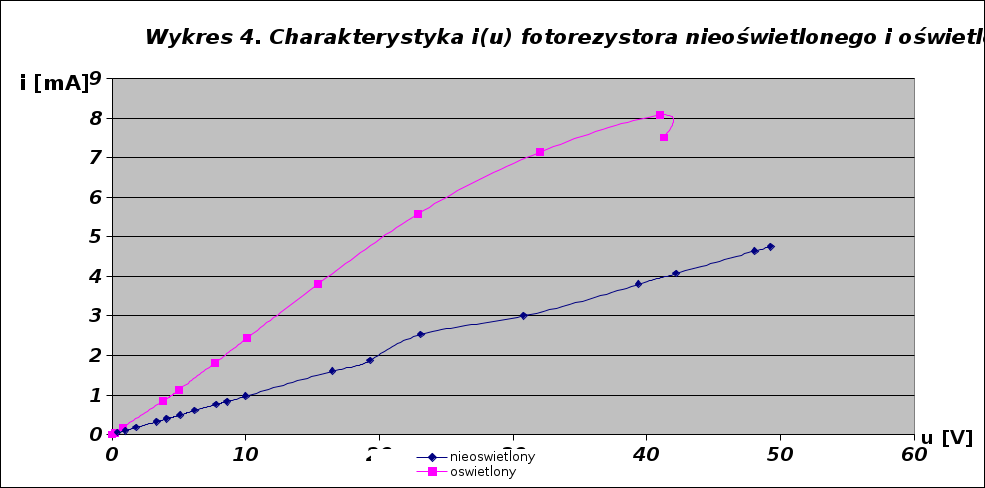

Sheet 3: FOTOREZYSTOR

FOTOREZYSTOR nieoswietlony					FOTOREZYSTOR oswietlony
I[uA]	U[V]				I[mA]	U[V]
0,05	0,4				0	0
0,09	1				0,04	0,2
0,18	1,8				0,18	0,8
0,32	3,36				0,84	3,8
0,4	4,1				1,13	5
0,49	5,1				1,81	7,7
0,61	6,2				2,44	10,1
0,76	7,8				3,8	15,4
0,83	8,6				5,58	22,9
0,97	10				7,14	32
1,6	16,5				8,08	41
1,87	19,3				7,51	41,3
2,53	23,1
3	30,8
3,8	39,4
4,07	42,2
4,64	48,1
4,75	49,3
