Ocena rytmu na

podstawie zapisu z

kardiomonitora

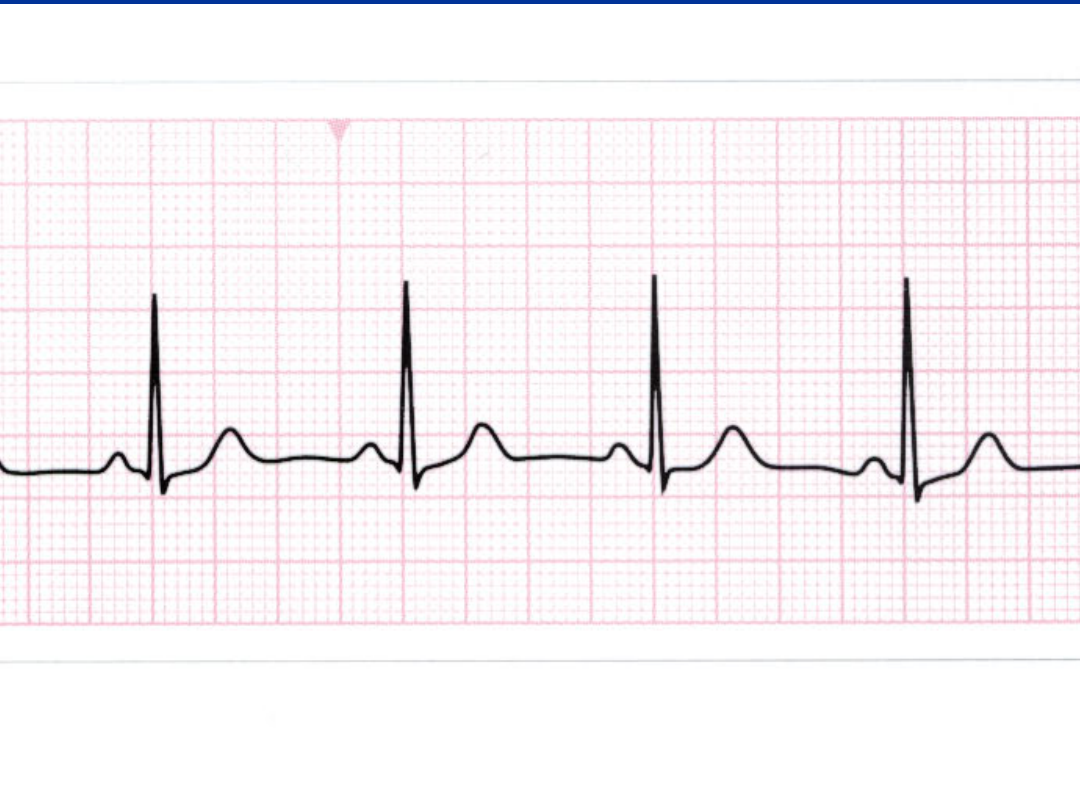

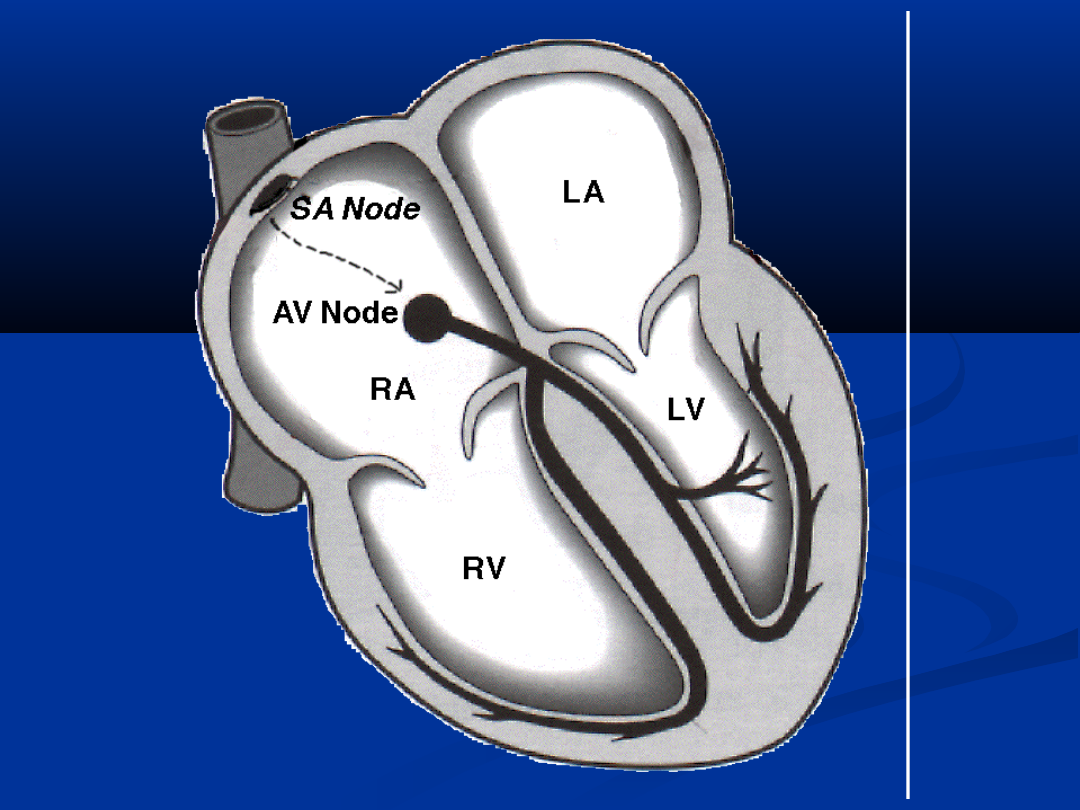

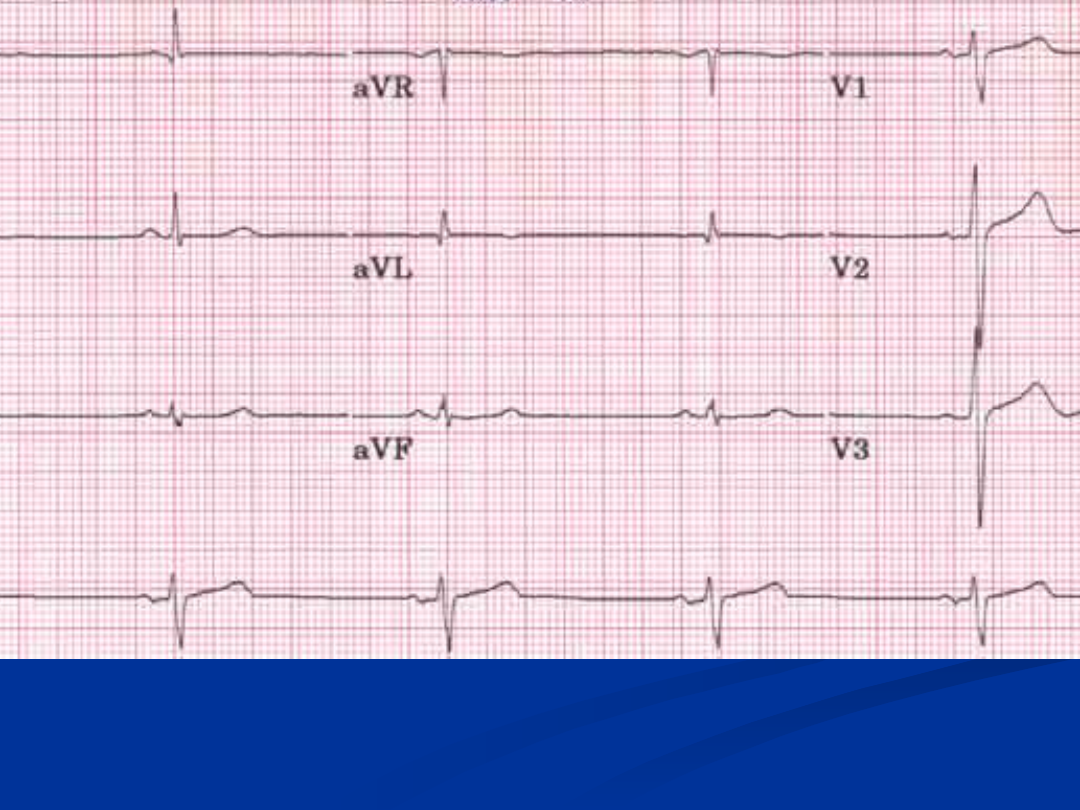

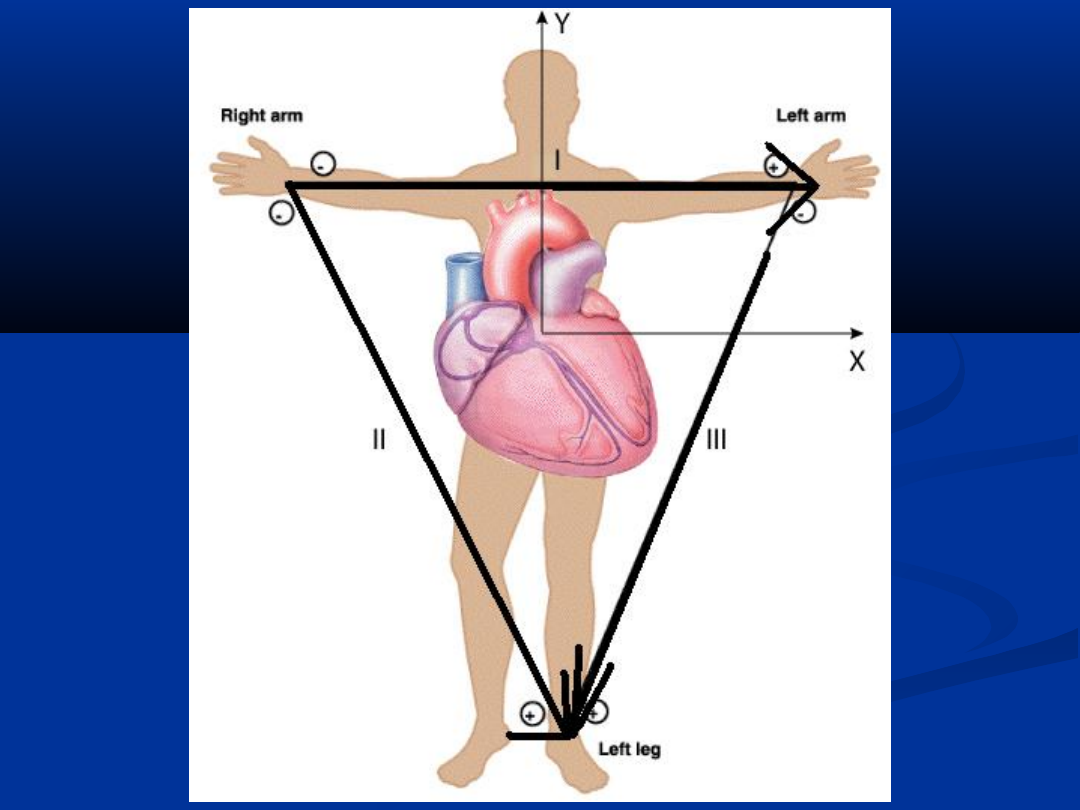

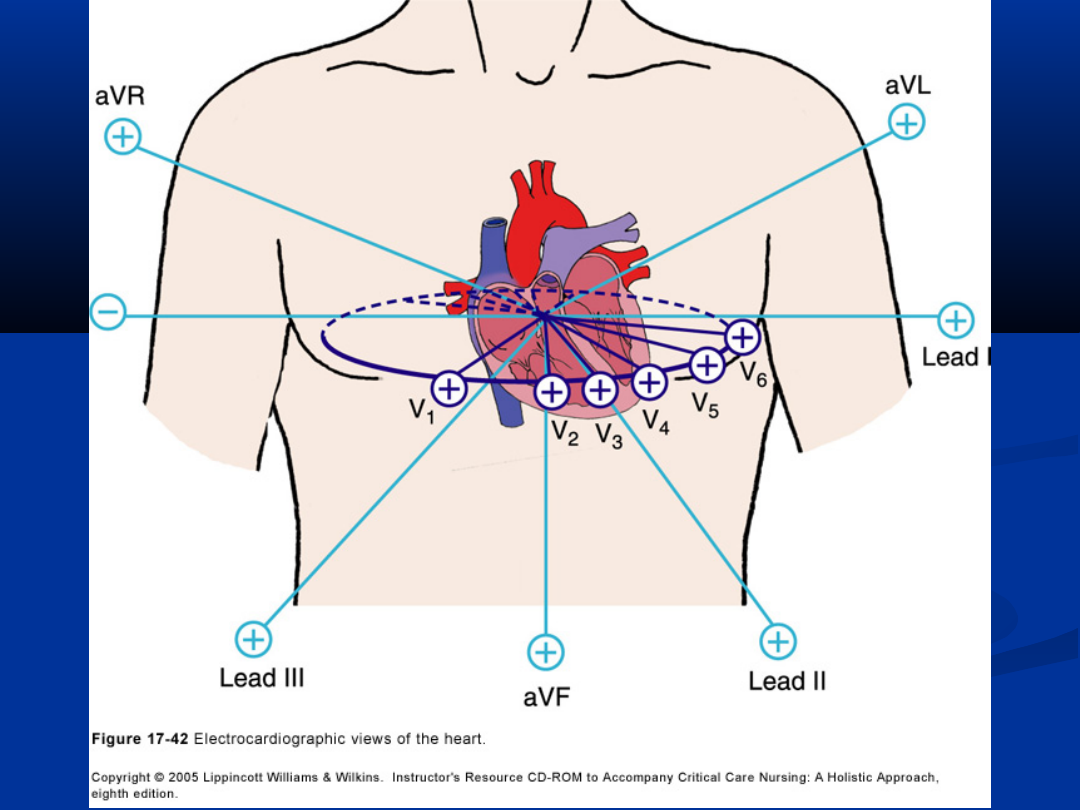

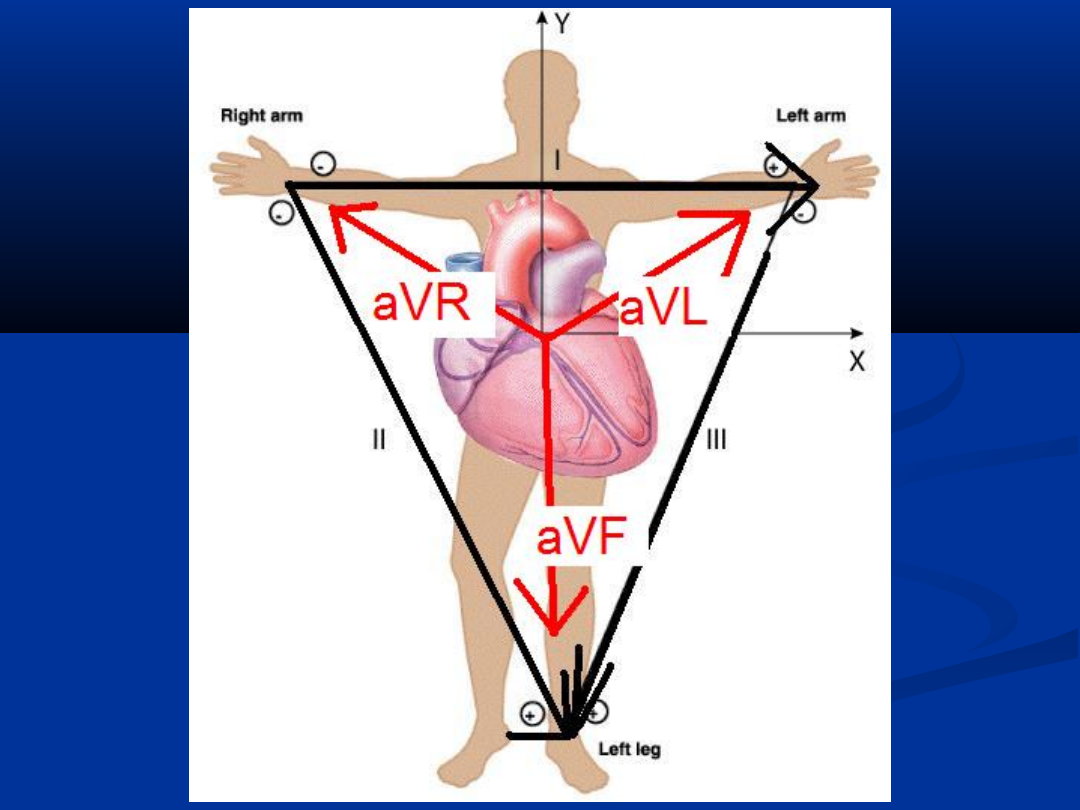

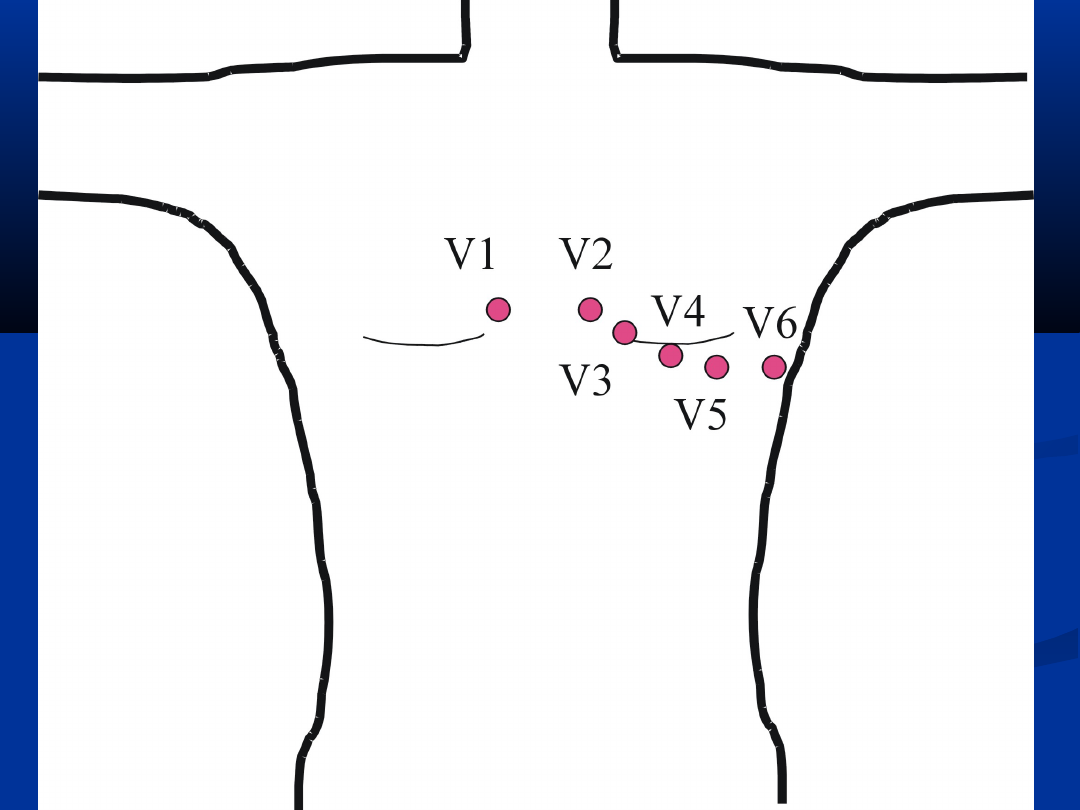

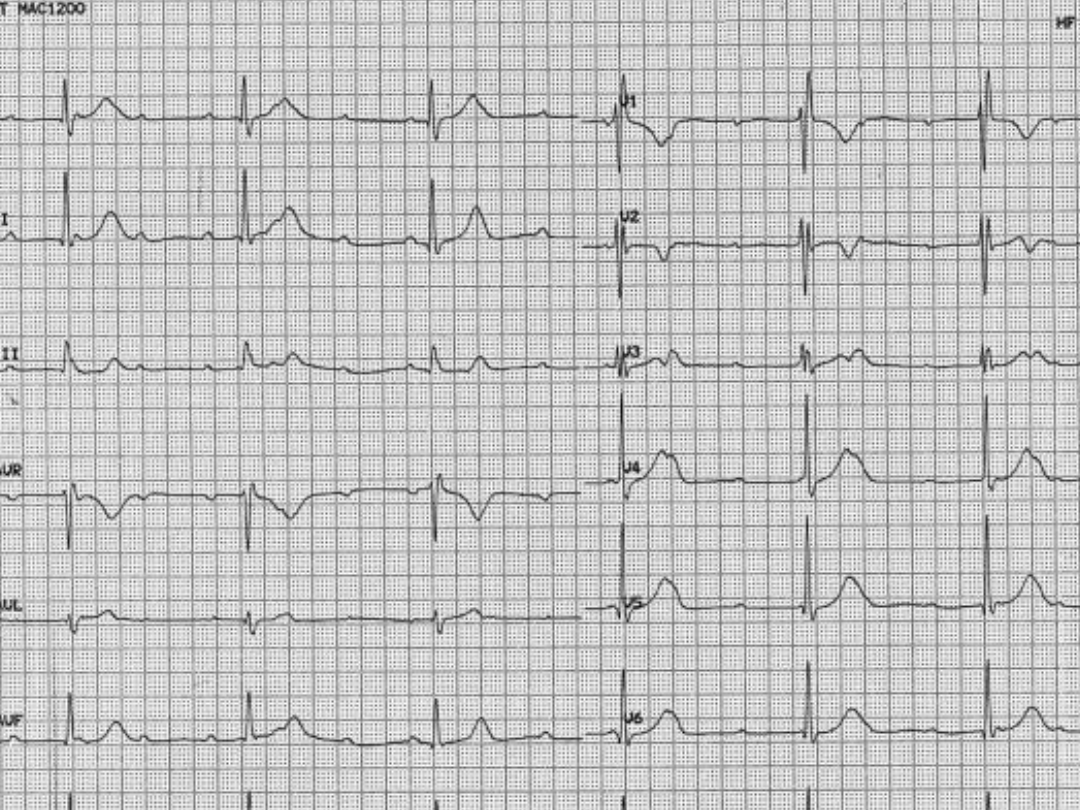

OŚ ELEKTRYCZNA

SERCA

Prawidłowa – od 0° do +90°
Prawogram – od +90° do +180°
Prawogram patologiczny – od +120°

do +180°

Lewogram – od 0° do -90°
Lewogram patologiczny – od -30° do

-90°

Oś nieokreślona – od -90° do +/-180°
Oś nieoznaczalna – suma załamków I-

III równa 0

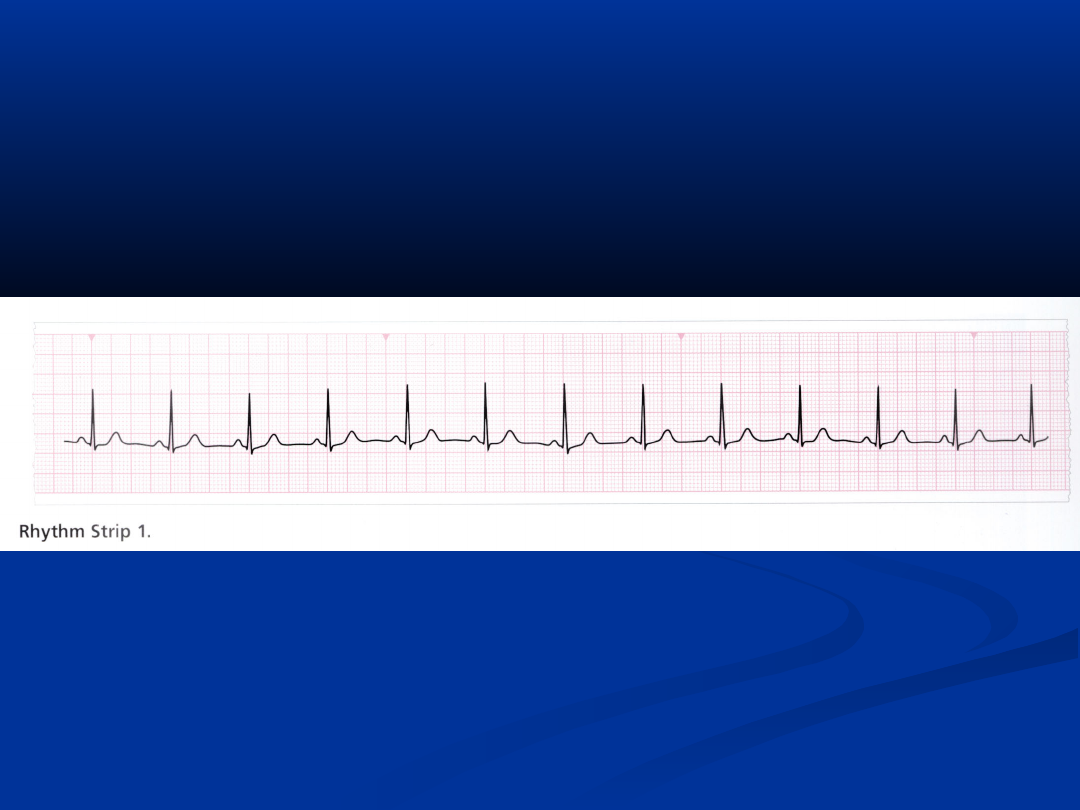

Jak odczytywać zapis

rytmu?

!!!metoda 6-stopniowa

1.

Czy występuje aktywność

elektryczna?

2.

Jaka jest częstość zespołów QRS?

3.

Czy zespoły QRS są regularne?

4.

Czy zespoły QRS są prawidłowe czy

szerokie?

5.

Czy występuje aktywność

elektryczna przedsionków?

6.

Jaki jest związek aktywności

elektrycznej przedsionków z

aktywnością elektryczną komór?

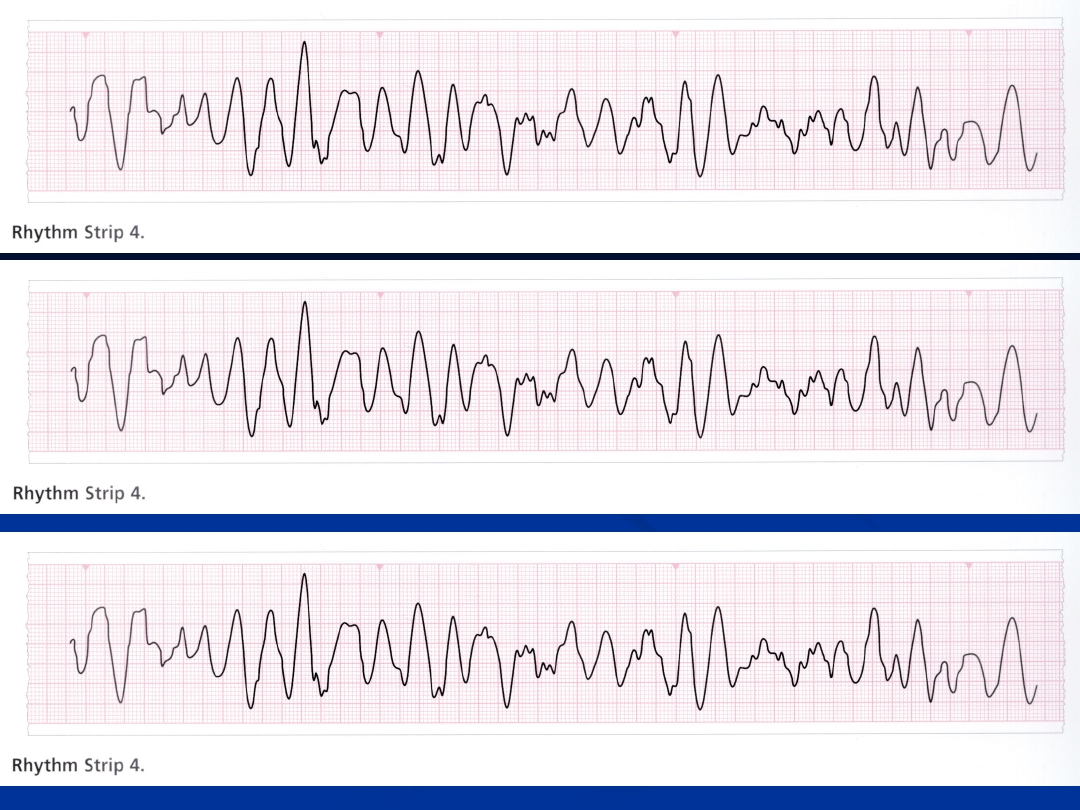

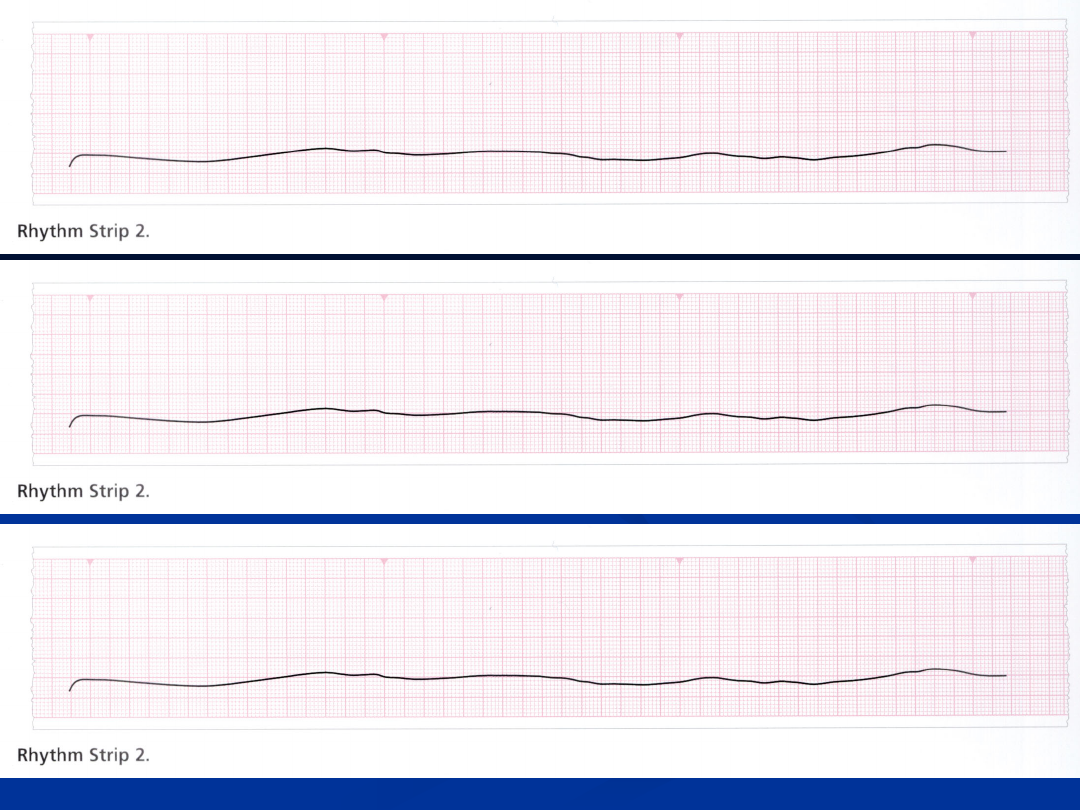

1. Czy występuje

aktywność elektryczna?

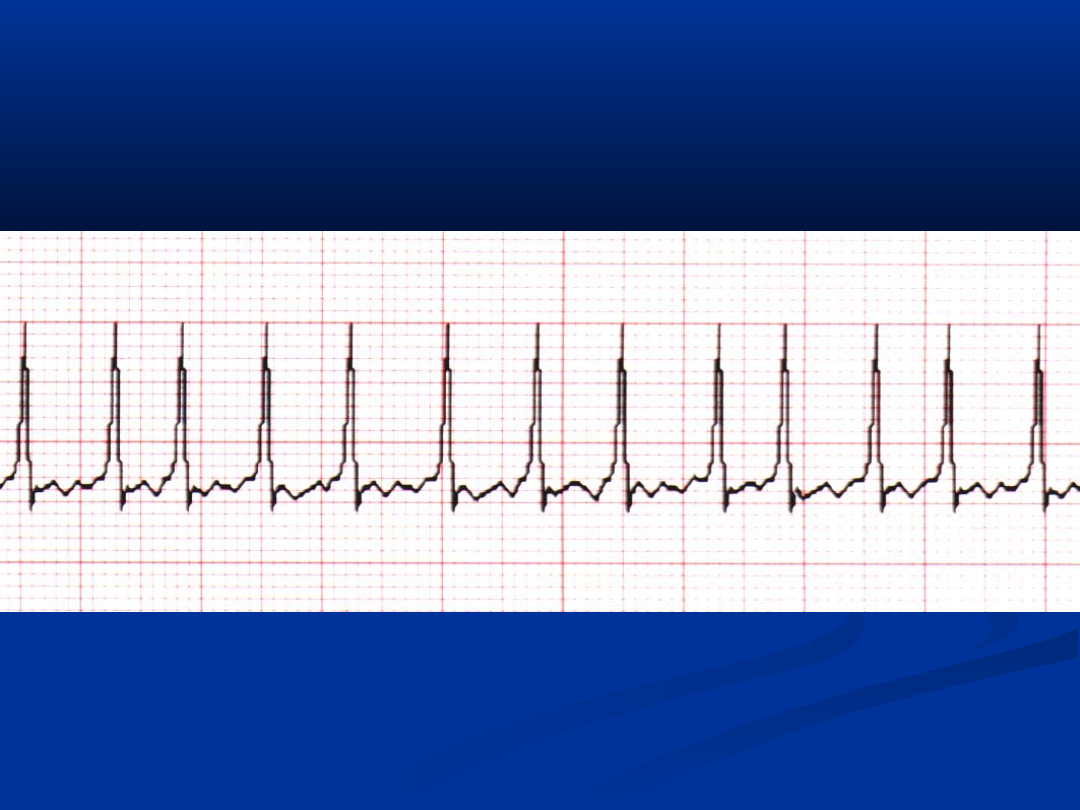

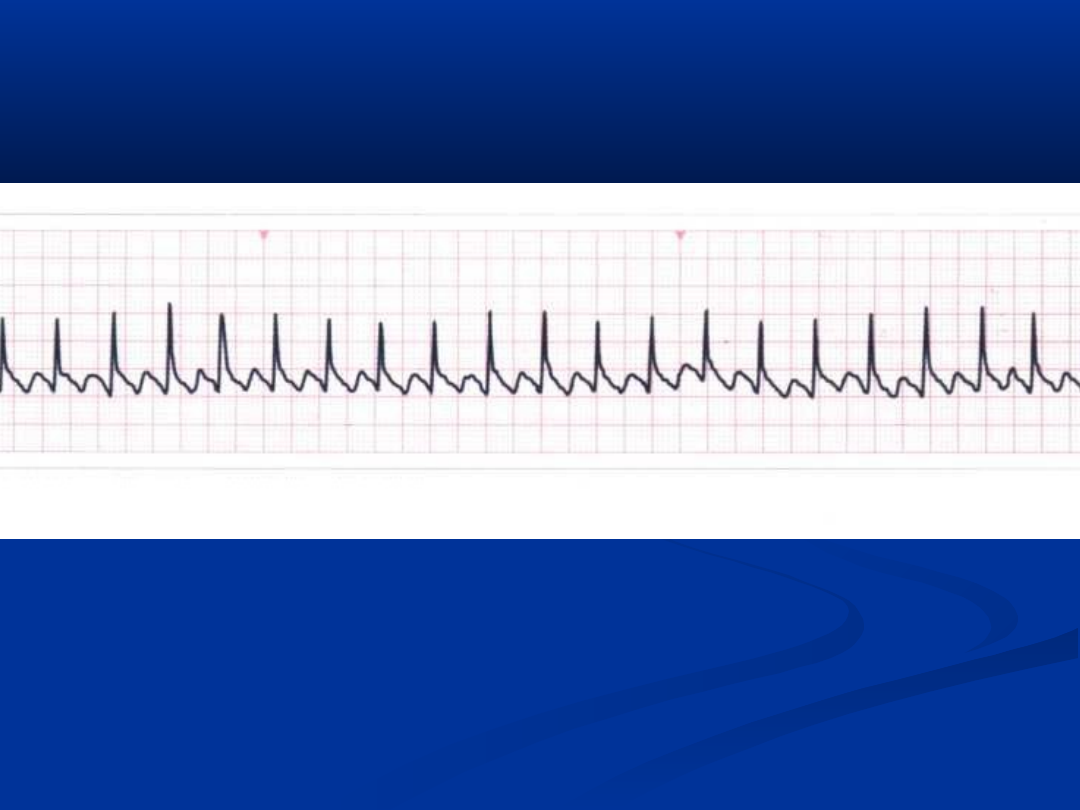

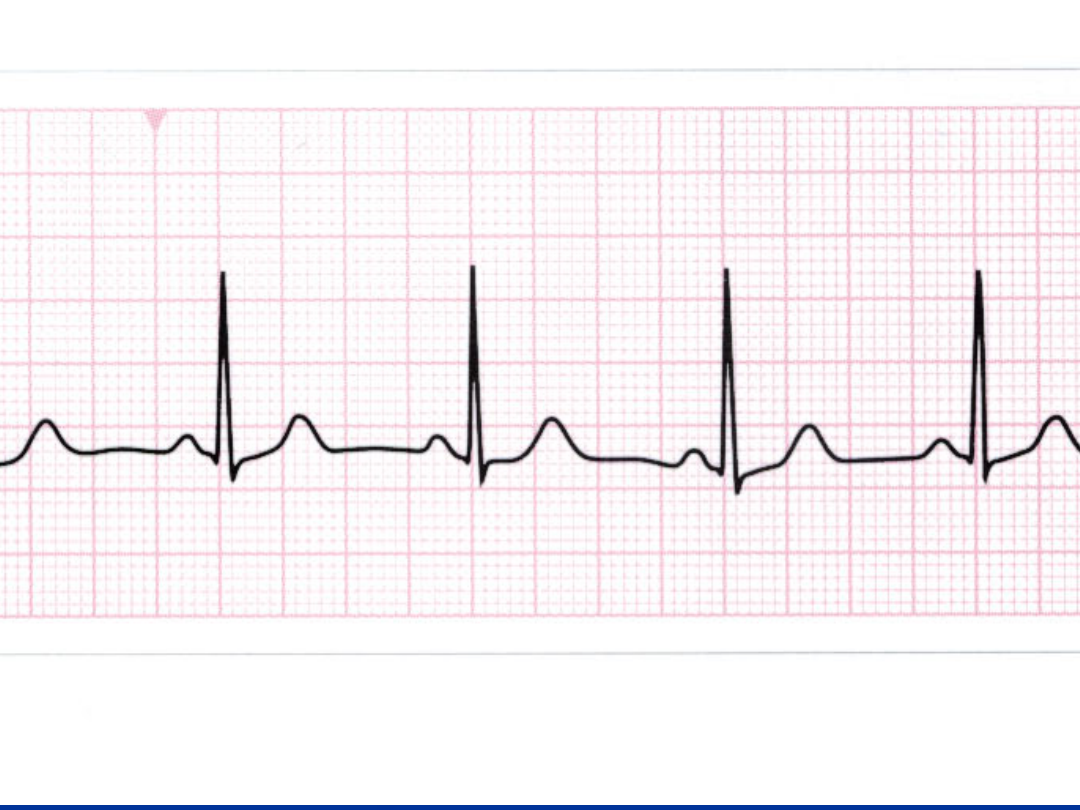

2. Jaka jest częstość

zespołów QRS?



Przesuw papieru 25mm/s



Ile QRS na minutę?



I metoda



1min = 60 sek



25mm/s - 1500mm / 60s



1500 podzielić przez ilość mm między QRS



II metoda



Ilość QRS w 6 sekundach ( 6x25 = 15cm) x
10

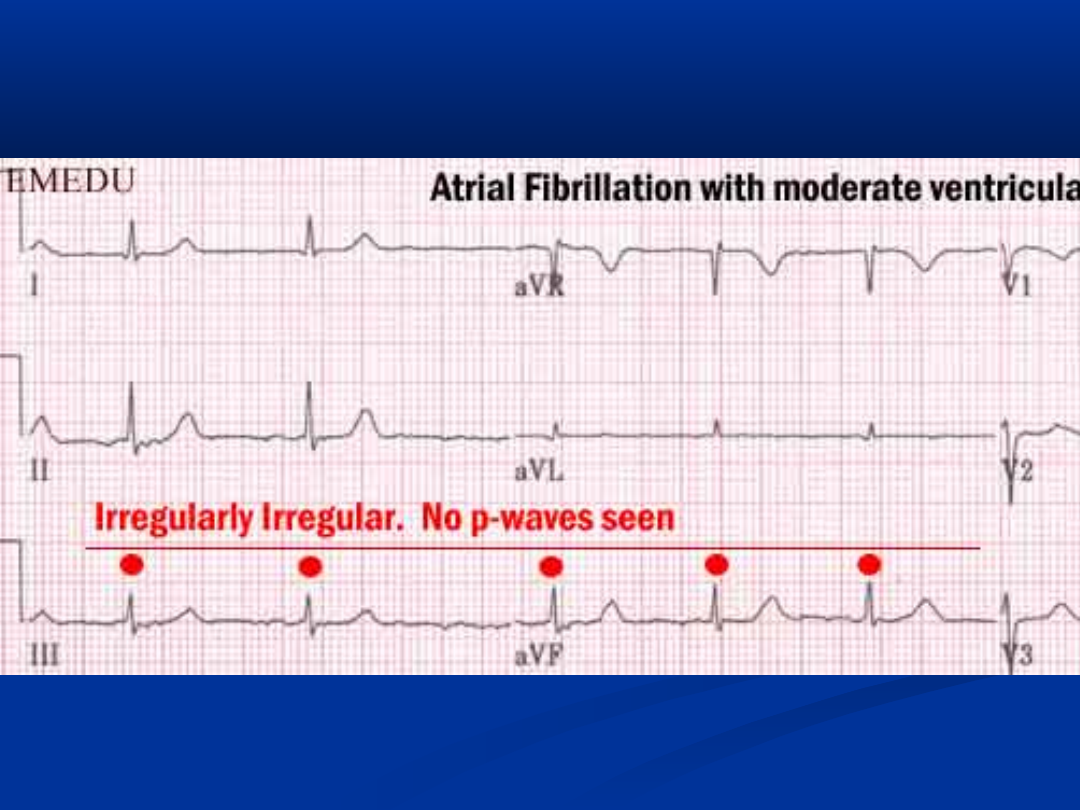

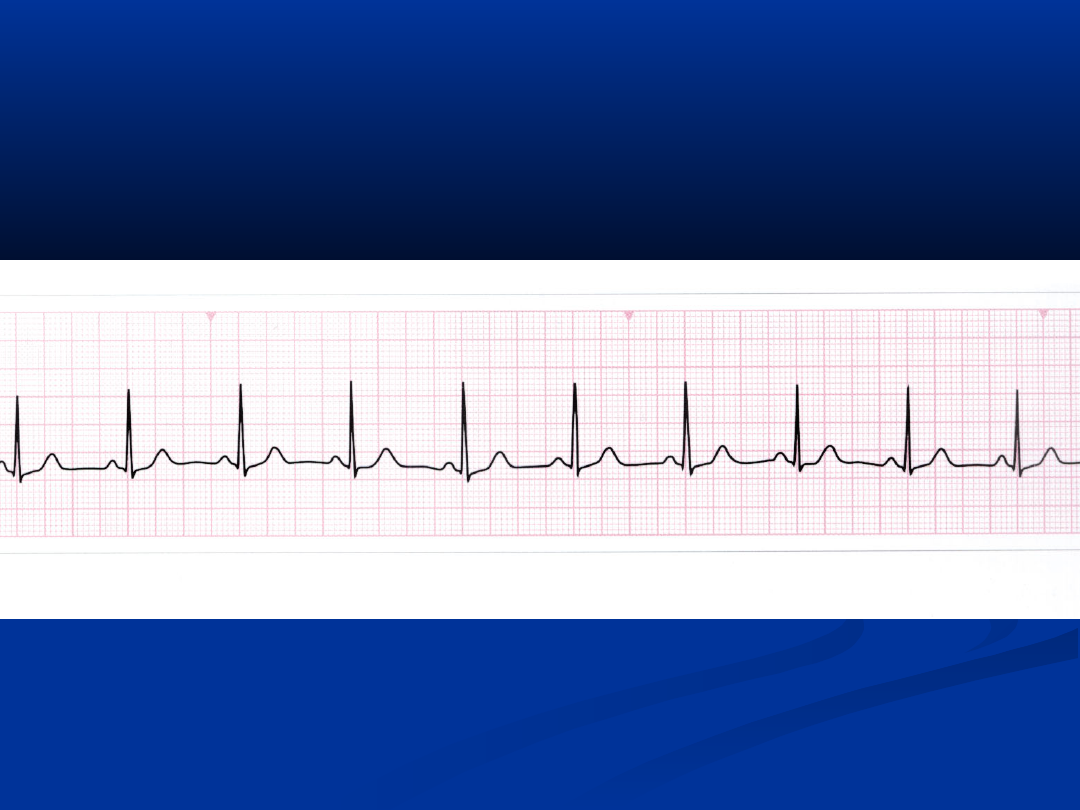

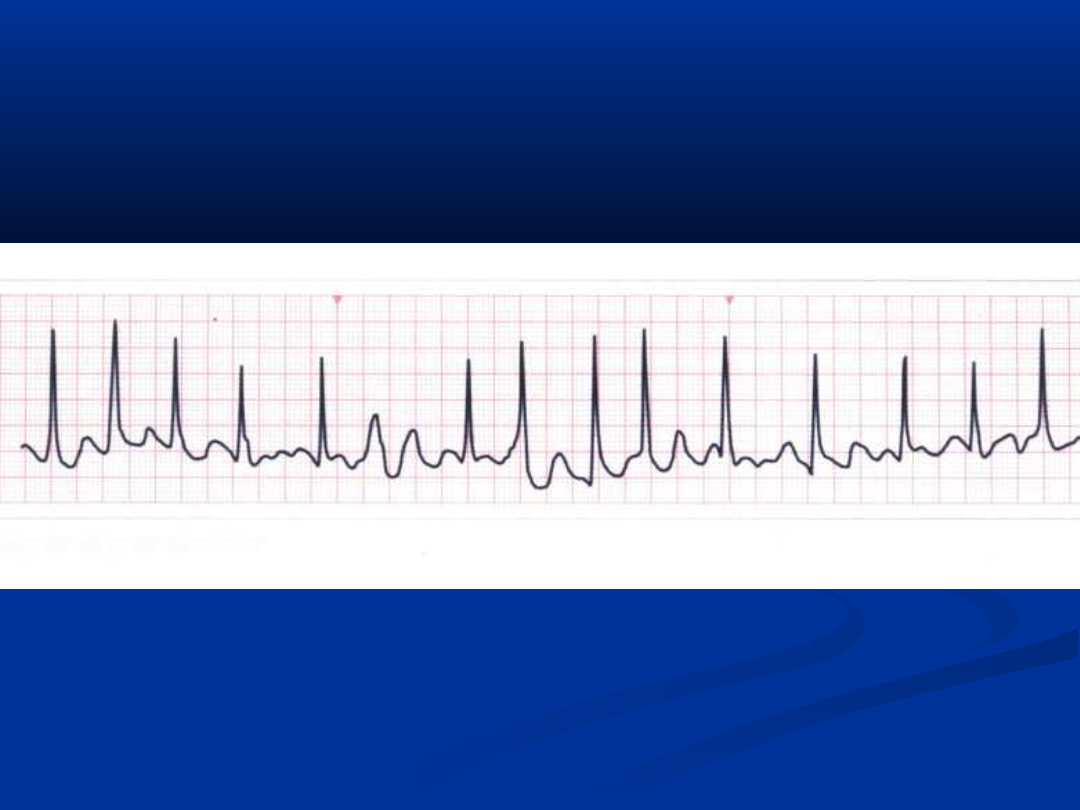

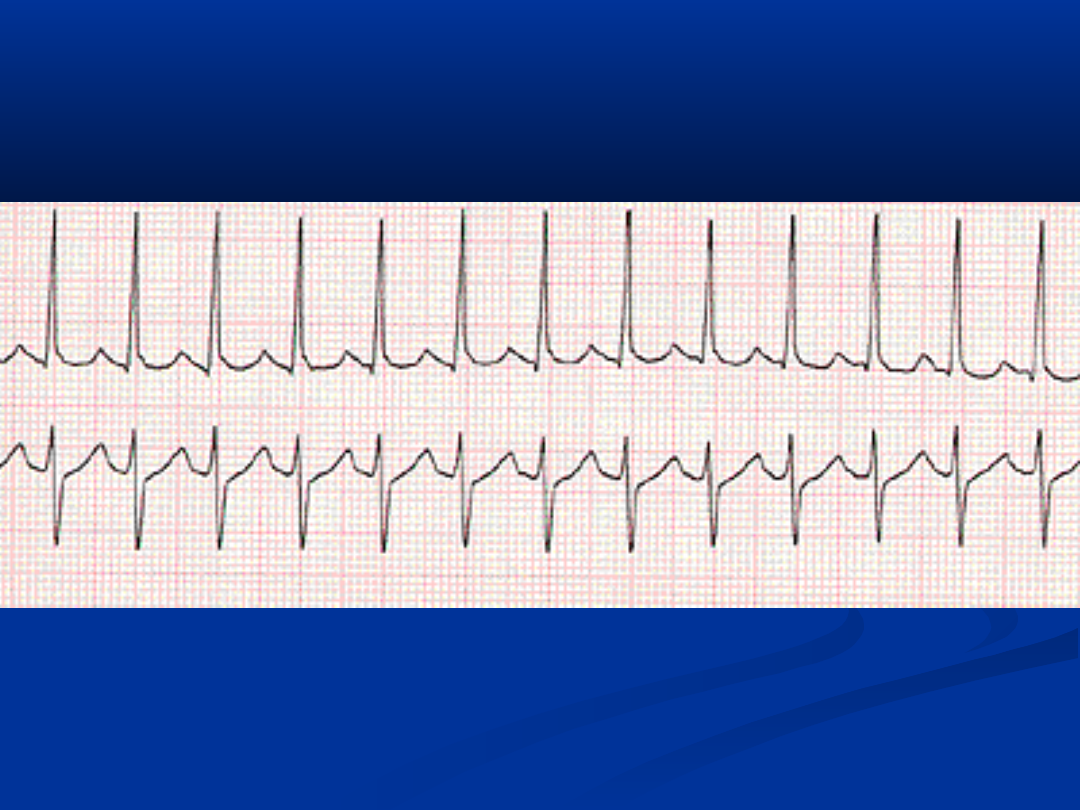

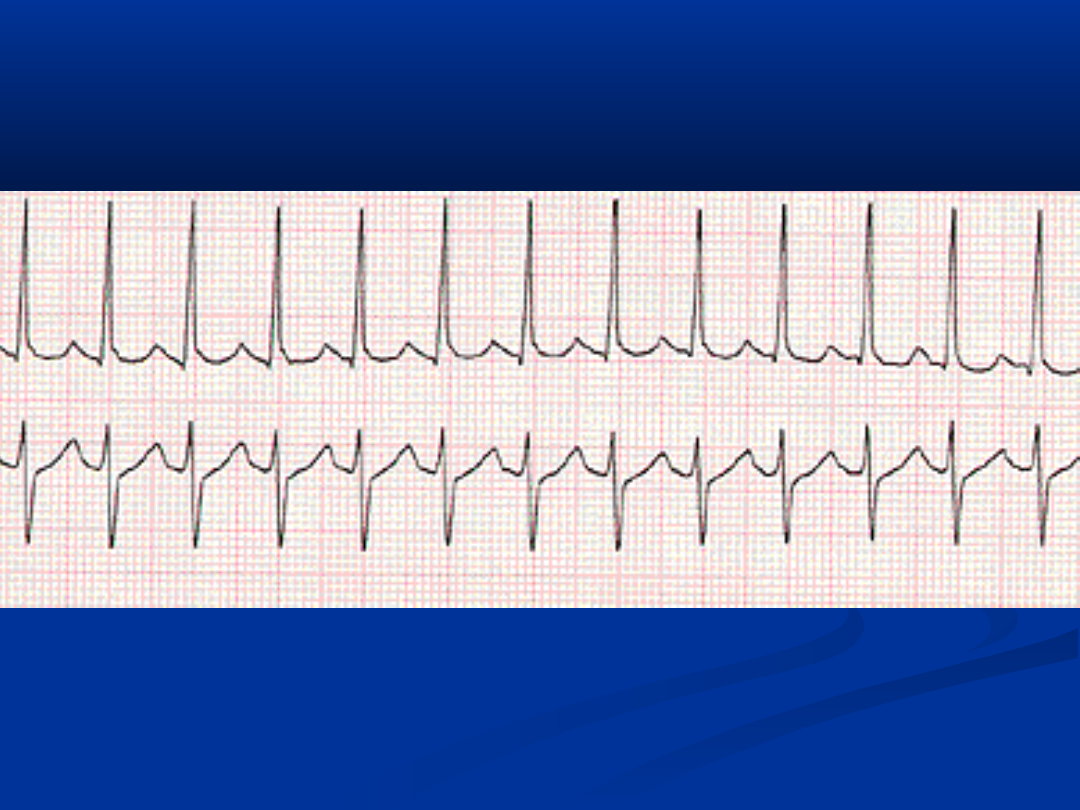

3. Czy zespoły QRS są

regularne

czy nie?

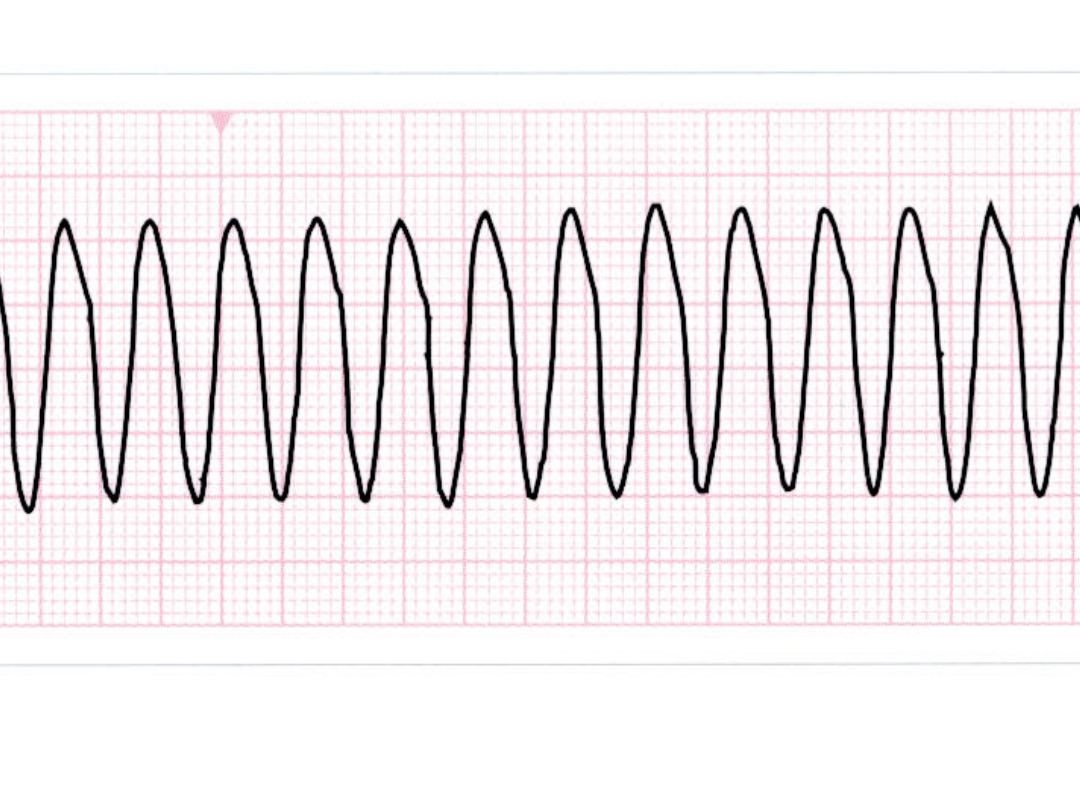

4. Czy QRS

są prawidłowe czy szerokie?



QRS norma = 0.12s



25mm / s



1mm / (1/25s) = 0.04s



0.12s = 3mm

5. Czy występuje aktywność

elektryczna przedsionków?

6. Jaki jest związek

aktywności

elektrycznej

przedsionków z

aktywnością

elektryczną komór?

Jak odczytywać zapis

rytmu?

!!!metoda 6-stopniowa

1.

Czy występuje aktywność

elektryczna?

2.

Jaka jest częstość zespołów QRS?

3.

Czy zespoły QRS są regularne?

4.

Czy zespoły QRS są prawidłowe czy

szerokie?

5.

Czy występuje aktywność

elektryczna przedsionków?

6.

Jaki jest związek aktywności

elektrycznej przedsionków z

aktywnością elektryczną komór?

BLOKI

PRZEDSIONKOWO-

KOMOROWE



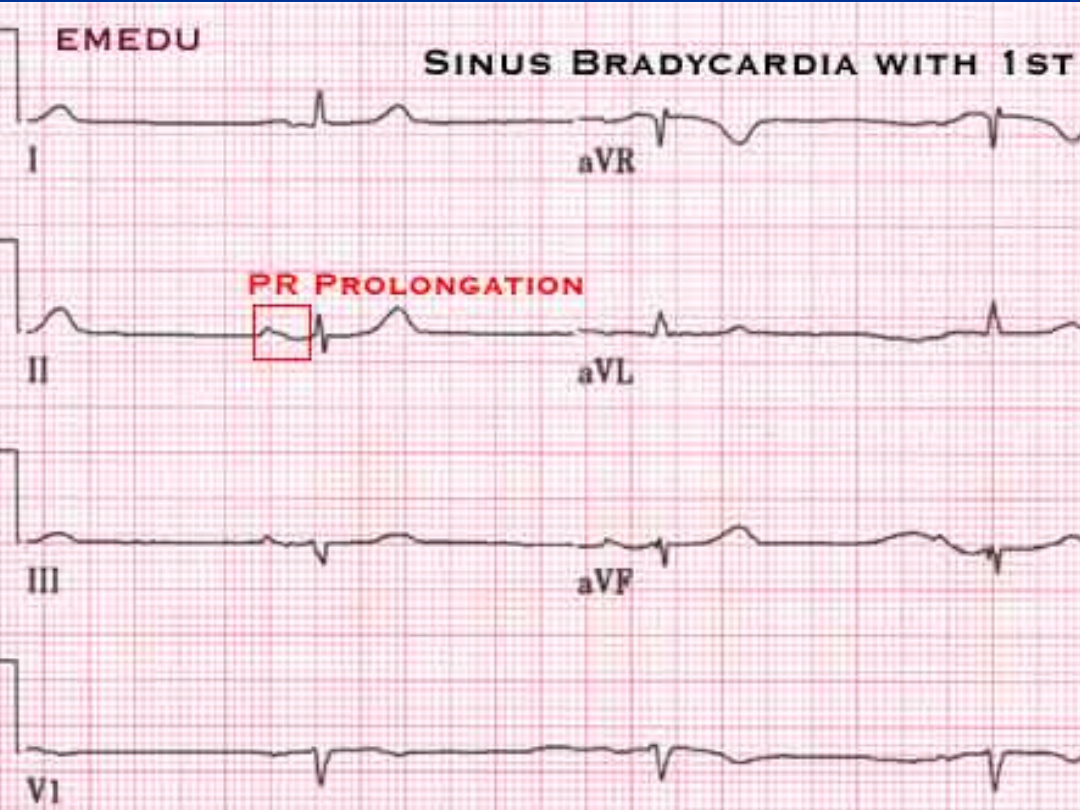

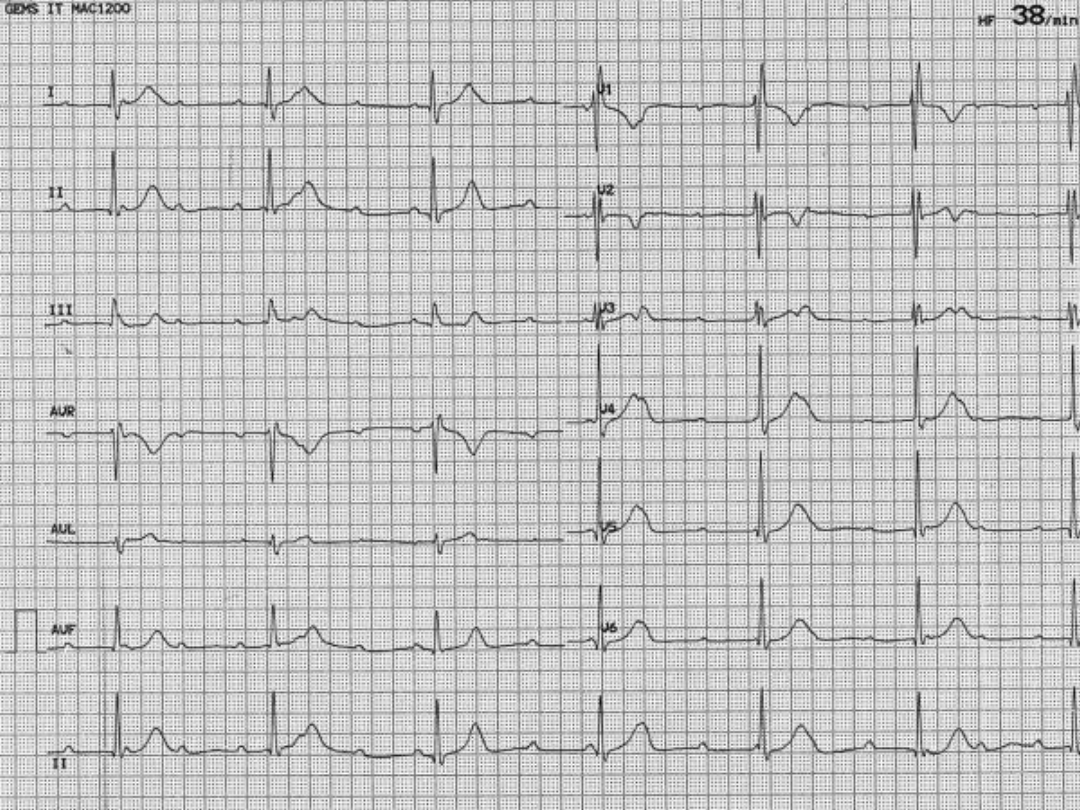

Blok przedsionkowo-komorowy I
stopnia



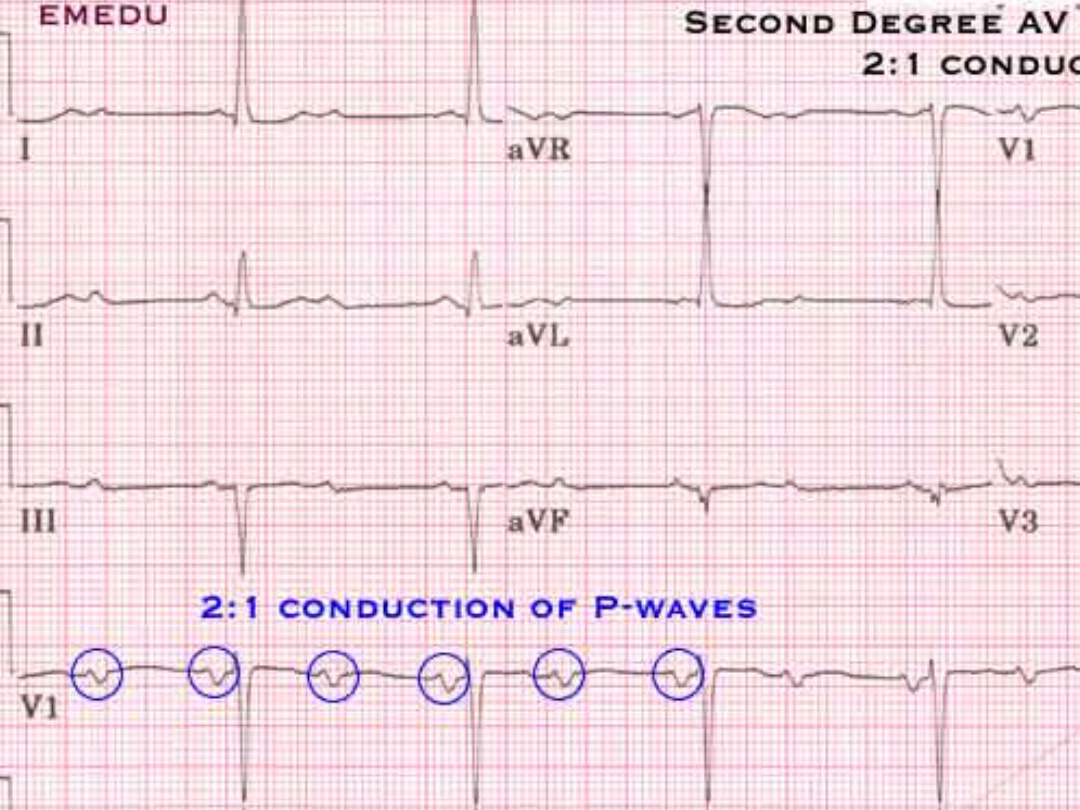

Blok przedsionkowo-komorowy II
stopnia



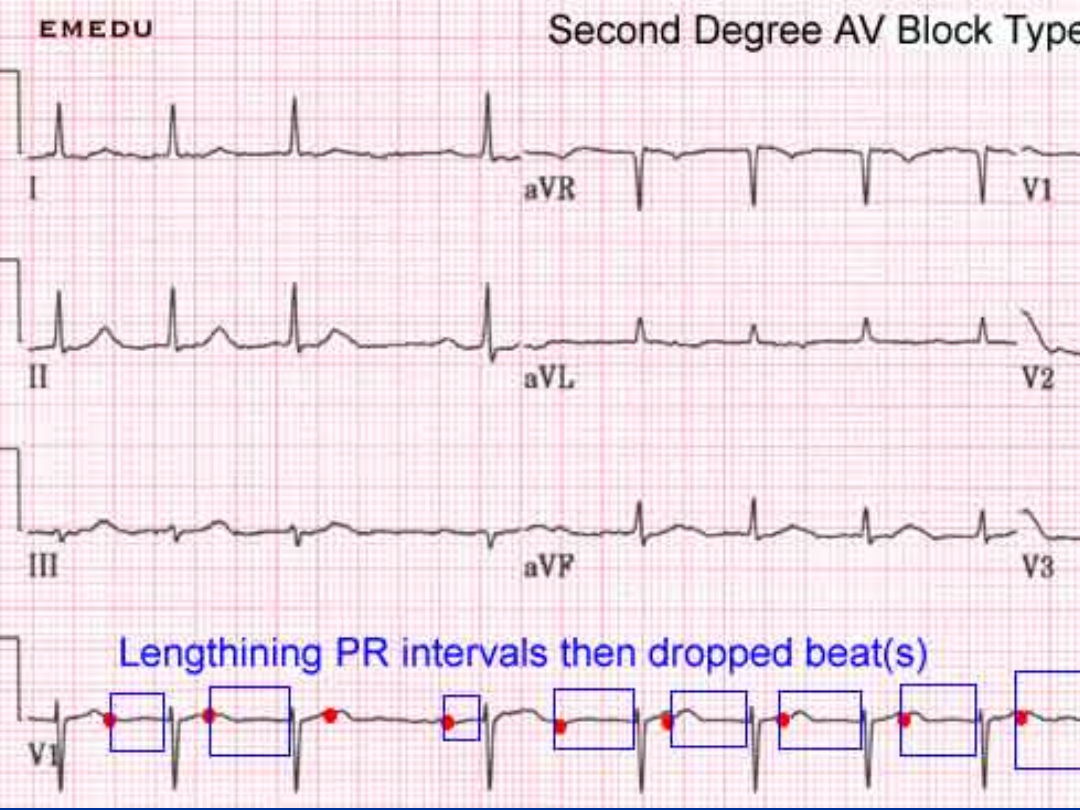

Mobitz I = Wenckebacha



Mobitz II



Blok przedsionkowo-komorowy III
stopnia
